Chúng tôi sẽ trình bày hiệu suất, phương pháp vận hành an toàn và thông số kỹ thuật của máy biến áp gắn Pad YBBD-12
1. Tiền biên giới
Trạm biến áp hộp bán chôn vùi YBBD-12 (được gọi là trạm biến áp hộp bán ngầm, còn được gọi là trạm biến áp hộp ngầm) là một thế hệ máy biến áp hộp mới được phát triển trên cơ sở nghiên cứu đầy đủ và thảo luận về xây dựng và quản lý đô thị hiện đại. Phần chính của nó được chôn vùi dưới lòng đất, chiếm ít hoặc thậm chí không có đất, hiệu ứng hình ảnh rất tốt, giải quyết hiệu quả mâu thuẫn giữa thiếu đất đô thị và bệnh vẩy nến đô thị, hài hòa và thống nhất với môi trường xung quanh, và được đánh giá cao bởi phần lớn các chuyên gia và người dùng. Trạm biến áp hộp bán chôn đề cập đến bộ trạm biến áp hộp hoàn chỉnh được lắp đặt trong một hộp kín hoàn toàn và toàn bộ được đặt dưới mặt đất, nó giống như trạm biến áp loại hộp mặt đất, thiết bị nội bộ giống nhau, điện áp đầu vào 10KV tương tự được giảm xuống điện áp phân phối 400 / 220V bởi máy biến áp và sau đó gửi đến điểm tải, mà có thể được sử dụng cho hệ thống phân phối mạng vòng, và cũng có thể được sử dụng như một trạm biến áp cung cấp điện đầu cuối lưới điện xuyên tâm. Hộp bán chôn có khả năng chống ăn mòn và chịu áp suất tuyệt vời, và có độ niêm phong tuyệt đối.
Việc theo đuổi "sự mới lạ" và "vẻ đẹp" và bảo vệ môi trường của các cơ sở điện đô thị hiện đại là xu hướng của xây dựng và phát triển điện ngày nay, và nó cũng là một biểu tượng quan trọng của mức độ hiện đại hóa và văn minh của một thành phố. Với mục đích tạo ra các thiết bị điện hạng nhất, làm đẹp môi trường đô thị và phục vụ xã hội, công ty chúng tôi tích cực phấn đấu để giải quyết việc lắp đặt và bảo trì thiết bị điện hiện tại, chẳng hạn như kỹ thuật đường dây ngầm trên cao, xói mòn phun muối bão ven biển, tầm nhìn môi trường và nhiều khó khăn khác, và giới thiệu và hấp thụ công nghệ tiên tiến nước ngoài để phát triển trạm biến áp hộp bán chôn thân thiện với môi trường.
2. Tổng quan
2.1. Mô hình và ý nghĩa:
BD Y B □ / 0.4 □
Công suất định mức của máy biến áp KVA.
- Điện áp định mức KV ở phía điện áp thấp
Điện áp định mức ở phía điện áp cao KV, 12,40,5
Phương pháp lắp đặt, lắp đặt bán chôn BD
Trạm biến áp hộp
Cài đặt trước
2.2.Điều kiện sử dụng:
Điều kiện sử dụng thông thường
a) Độ cao
Độ cao không vượt quá 1000m
b) Nhiệt độ môi trường xung quanh
Nhiệt độ tối đa 40 °C
Nhiệt độ tối thiểu -30 °C
c) Độ ẩm tương đối
Ở 25 °C, độ ẩm tương đối của không khí không vượt quá 95%, và mức trung bình hàng tháng không vượt quá 90%.
d) Môi trường cài đặt
Môi trường lắp đặt nên không có sự chuyển động bụi bẩn rõ ràng, chất nổ, khí ăn mòn và bụi.Địa điểm lắp đặt nên không bị rung động và sốc dữ dội và không thể được đặt ở những nơi thấp.
Điều kiện sử dụng đặc biệt
Ngoài các điều kiện sử dụng bình thường trên, các điều kiện sử dụng khác phù hợp với các quy định của GB1094.1, GB / T11022, GB / T14048.1 và GB7251.1.
2.3. Các thông số chính:
Số serial | Các mục | Đơn vị | Đơn vị điện áp cao | máy biến áp | Buồng áp suất thấp | |
Công tắc tải | Cầu chì | |||||
1 | Điện áp định mức | kV | 12 | 10/0.4 | 0.4 | |
2 | Xếp hạng hiện tại | A. | 630 | 12-125 | 300-2500 | |
3 | Tần số công suất định mức chịu được điện áp | kV | 42/48 | 35 | 2.5 | |
4 | Xếp hạng chống sét tác động | kV | 75/85 | 75 | 8 | |
5 | Đánh giá phá vỡ hiện tại | kA. | 20 | 31.5 | ||
6 | Đánh giá ngắn mạch đóng cửa hiện tại | kA. | 50 | |||
7 | Đánh giá cao điểm chịu được hiện tại | kA. | 50 | |||
8 | Xếp hạng cho chống lại hiện tại ngắn hạn | kA. | 20 | |||
9 | Công suất định mức | kVA. | ≤1600 | |||
10 | Mức độ tiếng ồn | dB | <55 | |||
11 | Mức độ bảo vệ | Phòng điện áp cao IP33 IP33, Phòng biến áp IP23, Phòng điện áp thấp IP33 IP33 | ||||
Các tính năng cấu trúc:
|

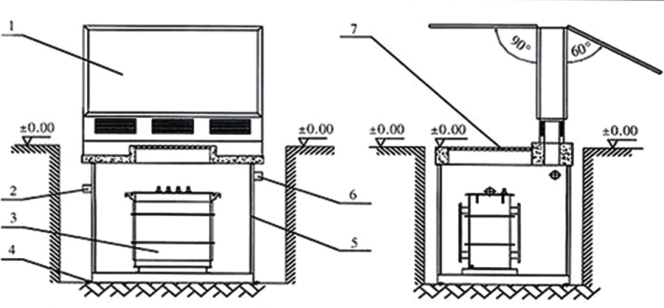

| Chữ. 1 Sơ đồ sơ đồ của cấu trúc máy biến áp hộp bán chôn 1-Thiết bị phân phối điện loại hộp nhẹ: lỗ cáp đầu vào cao áp 2-; Máy biến áp kết hợp 3-Underground: lỗ lắp đặt nền móng 4-Pitpit 5-Nền tảng chơi mặt đất đúc sẵn; Lỗ cáp cắm 6 - điện áp thấp; Nắp cổng hoạt động 7 - Pit |
3.1 Cấu trúc
Cấu trúc của máy biến áp hộp bán chôn được hiển thị trong hình 1.
Máy biến áp hộp bán chôn chủ yếu bao gồm máy biến áp ngầm và thiết bị công tắc ngoài trời hộp ánh sáng quảng cáo. Máy biến áp ngầm là một loại thiết bị trạm biến áp nhỏ gọn mới kết hợp máy biến áp, công tắc tải điện áp cao, cầu chì, vv,được lắp đặt trong hố, không chiếm không gian bề mặt, và có thể bị ngập trong nước trong một khoảng thời gian. Thiết bị chuyển mạch ngoài trời loại hộp ánh sáng quảng cáo là một cấu trúc hỗn hợp tích hợp biển quảng cáo và thiết bị chuyển mạch ngoài trời, được lắp đặt trên mặt đất. Bên trong hộp là một tủ phân phối điện áp cao và thấp ngoài trời, và hai bên là hộp ánh sáng quảng cáo, có hiệu ứng hình ảnh tuyệt vời.
3.2Đặc điểm cấu trúc
3.2.1 Máy biến áp kết hợp ngầm
Máy biến áp kết hợp dưới lòng đất được sử dụng trong máy biến áp ngầm có các đặc điểm sau::
(1)Hộp được làm bằng thép không gỉ, kín hoàn toàn, với mức bảo vệ IP68, và có thể được ngâm trong nước để hoạt động.
(2)Các đường đầu vào và đầu ra điện áp cao và thấp áp dụng các phương pháp dây điện không thấm nước và kín hoàn toàn, cách điện hoàn toàn và được che chắn hoàn toàn, an toàn hơn để hoạt động.
(3)Dầu máy biến áp alkyl Naphthenic được sử dụng để đảm bảo khả năng tản nhiệt tốt,
(4)Lõi sắt hợp kim vô định hình có thể được sử dụng, có hiệu quả tiết kiệm năng lượng đáng kể.
(5)Mức độ chịu nhiệt cách nhiệt cao và bảo vệ môi trường.
(6)Cầu chì dự phòng và plug-in cung cấp cho máy biến áp bảo vệ an toàn hơn.
(7)Công tắc tải có hai, ba và bốn vị trí, phù hợp với nhiều hệ thống cung cấp điện.
3.2.2 Nền tảng hố tiền chế
Nền tảng hố của sự biến đổi chôn được đúc sẵn trong nhà máy, và nền tảng hố đúc sẵn có các đặc điểm sau::
(1)Nền tảng của hố có thể được ép trước bằng các tấm thép trên 6mm, và cấu trúc được niêm phong hoàn toàn để đảm bảo rằng nước bề mặt và các mảnh vụn khác không thể xâm nhập vào hố: cấu trúc bê tông cốt thép đúc sẵn cũng có thể được sử dụng và công nghệ chống thấm tiên tiến được sử dụng để đảm bảo rằng nền tảng không bị rò rỉ.
(2)Một bể thu nước được cung cấp ở đáy hố, và một máy bơm chìm được điều khiển bởi hệ thống thoát nước tự động được lắp đặt.
(3)Khung lắp cáp điện áp cao và thấp được lắp đặt trong hố để tạo điều kiện cho việc lắp đặt và cố định cáp.
(4)Ánh sáng không thấm nước được lắp đặt trong hố để bảo trì dễ dàng.
(5)Nắp trên cùng của nền tảng được trang bị một lỗ cống mở.
3.2.3 Thiết bị công tắc ngoài trời của hộp ánh sáng quảng cáo
(1)Vỏ bảo vệ của thiết bị chuyển mạch thông qua cấu trúc của hộp ánh sáng quảng cáo, và hai cửa của vỏ hộp ánh sáng có thể được mở ở mọi góc độ, và có một định vị hỗ trợ lò xo khí nén, thuận tiện cho hoạt động và bảo trì thiết bị chuyển mạch.
(2)Hộp ánh sáng được trang bị một lớp cách nhiệt, có hiệu ứng cách nhiệt tốt.
(3)Hai mặt của vỏ hộp ánh sáng là bảng quảng cáo, và các yếu tố phát sáng LED với kích thước nhỏ và nguồn ánh sáng thống nhất được thông qua.
(4)Khóa cửa của hộp đèn quảng cáo và thiết bị chuyển mạch được thiết lập độc lập, và bảo trì hộp đèn không ảnh hưởng đến hoạt động của thiết bị chuyển mạch.
(5)Vỏ hộp ánh sáng được trang bị thiết bị báo động âm thanh và ánh sáng, có thể gửi tín hiệu báo động nếu nó bị hư hỏng bởi thế giới bên ngoài.
(6)Thiết bị chuyển mạch thông qua cấu trúc cửa hai lớp, mức bảo vệ đạt IP34 và lớp thứ hai là cửa dụng cụ để đảm bảo rằng sau khi vỏ hộp ánh sáng bị phá hủy, tủ điện áp thấp vẫn đạt được mức bảo vệ của một sản phẩm điện áp thấp ngoài trời hoàn chỉnh và độc lập.
(7)Quạt được ẩn trong vỏ hộp ánh sáng có thể tự động xả và cung cấp không khí cho nền móng hố để giảm nhiệt độ và khử ẩm.
3.3
Không thấm nước và tản nhiệt
3.3.1 Xử lý không thấm nước của chuyển đổi ngầm
Mặc dù máy biến áp kết hợp dưới lòng đất của máy biến áp hộp ngầm được phép hoạt động dưới nước, việc chống thấm và thoát nước trong nền móng hố được thiết kế cẩn thận để hoạt động an toàn và đáng tin cậy lâu dài của máy biến áp ngầm.
Đối với các khu vực có mực nước ngầm thấp (dưới đáy của nền móng hố), một cấu trúc hố đúc sẵn được thông qua, lỗ thông gió ở phía trên của hố có khả năng thông gió hiệu quả và chống mưa, và đáy của nền móng hố được đặt bằng sỏi cát chạy nước, và nước có thể trực tiếp thấm vào đất.
3.3.2
Tản nhiệt của những thay đổi chôn vùi
Máy biến áp hộp ngầm chủ yếu đảm bảo sự gia tăng nhiệt độ và tản nhiệt của máy biến áp ngầm từ các khía cạnh sau::
(1)Máy biến áp ngầm sử dụng các sản phẩm tổn thất thấp 11 series hoặc các sản phẩm lõi hợp kim vô hình, làm giảm đáng kể mất tải và mất tải, do đó, việc tạo nhiệt thấp.
(2)Mức độ chịu nhiệt của máy biến áp cao, với biên độ tăng nhiệt độ lớn, cũng cải thiện công suất quá tải của máy biến áp.
(3)Máy biến áp ngầm sử dụng dầu biến áp naphthenic (hoặc dầu điểm đánh lửa cao), có thể chảy liên tục ở nhiệt độ cực thấp mà không cần thêm phụ gia, và đặc tính thời gian nhớt tốt của nó làm cho tốc độ dòng chảy của tốc độ dầu nhanh hơn khi nhiệt độ tăng lên, đảm bảo rằng sản phẩm có khả năng tản nhiệt tốt.
(4)Giữa hộp phân phối và hố nền móng, quạt đầu vào và đầu ra được thiết lập, và việc làm mát không khí truyền / xả bị ép được thực hiện khi nhiệt độ tăng của máy biến áp kết hợp ngầm đạt đến giá trị đặt để đảm bảo sự tiến triển bình thường của máy biến áp ngầm.
