Máy biến áp gắn ngầm YBDM-12 series

Dòng trạm biến áp hộp ngầm YBDM-12 (được gọi là máy biến áp hộp ngầm) là mới trên cơ sở nghiên cứu đầy đủ và thảo luận về xây dựng và quản lý đô thị hiện đại.

Một thế hệ mới của hộp chuyển đổi được phát triển. Cơ thể chính của nó được chôn một phần hoặc hoàn toàn dưới lòng đất, chiếm ít hoặc thậm chí không có đất, và hiệu ứng hình ảnh rất tốt, giải quyết hiệu quả việc sử dụng đô thị.

Sự mâu thuẫn giữa geotense và bệnh vẩy nến đô thị hài hòa và thống nhất với môi trường xung quanh, và được đánh giá cao bởi phần lớn các chuyên gia và người dùng. Trạm biến áp hộp ngầm đề cập đến máy biến áp hộp.

Bộ thiết bị trạm điện hoàn chỉnh được lắp đặt bên trong một hộp kín hoàn toàn và toàn bộ không được kiểm soát dưới mặt đất, và nó và trạm biến áp hộp trên mặt đất, thiết bị bên trong

Nó giống nhau, và cùng một điện áp đầu vào 10KV được giảm xuống điện áp phân phối 400 / 220Vi thông qua máy biến áp và sau đó gửi đến điểm tải, có thể được sử dụng cho hệ thống phân phối mạng vòng.

Nó cũng có thể được sử dụng như một trạm biến áp để cung cấp điện ở cuối của lưới điện xuyên tâm. Loại chôn cất hoàn toàn này còn được gọi là trạm biến áp ngầm, và hộp của nó có khả năng chống ăn mòn tuyệt vời và năng lượng nén

Lực lượng, và có sự chặt chẽ tuyệt đối.

Việc theo đuổi "sự mới lạ" và "vẻ đẹp" để phản ánh việc bảo vệ môi trường của các cơ sở điện đô thị hiện đại là xu hướng xây dựng và phát triển điện ngày nay, và nó cũng là sự phản ánh của một

Một biểu tượng quan trọng của sự hiện đại hóa và nền văn minh của thành phố. Công ty chúng tôi nhằm mục đích tạo ra các thiết bị điện hạng nhất, làm đẹp môi trường đô thị, và phục vụ xã hội, và tích cực phấn đấu để giải quyết vấn đề

Trong việc lắp đặt và bảo trì các thiết bị điện cũ, chẳng hạn như đường dây trên không vào dự án mặt đất, xói mòn phun muối bão ven biển, tầm nhìn môi trường và nhiều khó khăn, giới thiệu và hấp thụ phát triển công nghệ tiên tiến nước ngoài

thân thiện với môi trường phi kim loại ngầm chôn vùi loạt sản phẩm trạm biến áp.

2. Tổng quan

Mô hình và ý nghĩa:

Y B DM □  /  0.4  □

- Đánh giá công suất của máy biến áp kVA.

- Đánh giá điện áp kV ở phía điện áp thấp

                 └── Điện áp định mức ở phía điện áp cao kV, 12,40,5

- Cài đặt - Installation phương pháp lắp đặt, DM - Underground

   └──Trạm biến áp hộp

- Cài đặt sẵn

2.2Điều kiện sử dụng:

Điều kiện sử dụng thông thường

a) Độ cao

Độ cao không vượt quá 1000m

b) Nhiệt độ môi trường xung quanh

Nhiệt độ tối đa 40 °C

Nhiệt độ tối thiểu -30 °C

c) Độ ẩm tương đối

Ở 25 °C, độ ẩm tương đối của không khí không vượt quá 95%, và mức trung bình hàng tháng không vượt quá 90%.

Môi trường cài đặt

Môi trường lắp đặt nên không có sự chuyển động bụi bẩn rõ ràng, chất nổ, khí ăn mòn và bụi.Địa điểm lắp đặt nên không bị rung động và sốc dữ dội và không thể được đặt ở những nơi thấp.

Điều kiện sử dụng đặc biệt

Ngoài các điều kiện sử dụng bình thường trên, các điều kiện sử dụng khác phải phù hợp với các quy định của GB1094.1, GB / T 11022, GB / T14048.1 và GB7251.1.

Thông số kỹ thuật chính:

Đặc điểm cấu trúc của máy biến áp hộp chôn hoàn toàn

cấu trúc

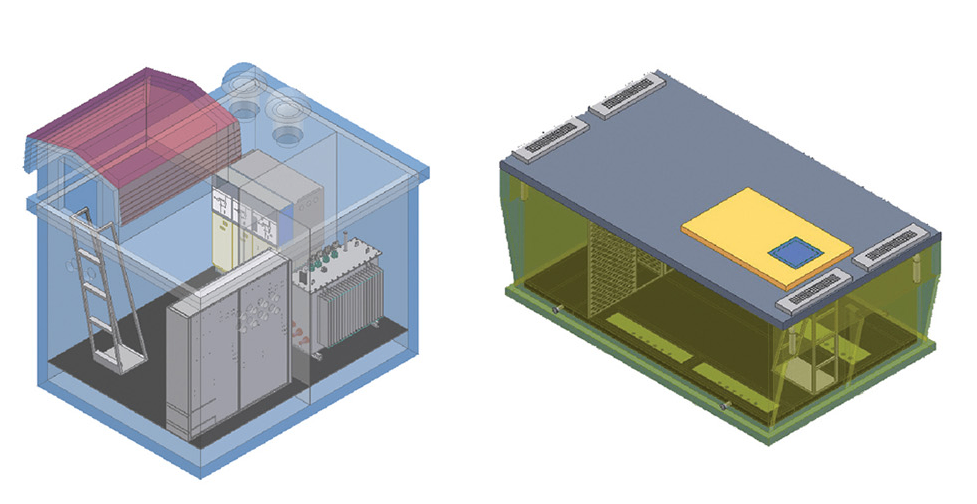

Cấu trúc của máy biến áp hộp được chôn hoàn toàn được hiển thị trong Hình 2.

Chữ. 2 Sơ đồ của cấu trúc máy biến áp hộp chôn hoàn toàn

3.2Đặc điểm cấu trúc

Các bộ thiết bị hoàn chỉnh của trạm biến áp được cài đặt sẵn hoàn toàn được lắp đặt bên trong một hộp kín hoàn toàn, và phần thân hộp là một phòng chuyển mạch cao áp, một phòng biến áp,

Thiết bị công tắc điện áp thấp. Mỗi phòng được trang bị các thiết bị chiếu sáng, với công tắc chốt, thiết bị thông gió buộc, điều khiển nhiệt độ, máy sưởi và các thiết bị khác.

Tất cả các thiết bị trên được đặt dưới mặt đất, và thiết bị bên trong của nó giống như của một trạm biến áp gắn trên mặt đất thông thường, tất cả đều được cung cấp bởi điện áp đầu vào 10kV.

Máy biến áp được giảm xuống điện áp phân phối 400 / 220V và sau đó được gửi đến điểm tải, và công nghệ chính của trạm biến áp được cài đặt sẵn hoàn toàn này là niêm phong và ngăn chặn hộp

Phá rã và sức đề kháng áp suất, cụ thể là:

1. Hộp từ đáy đến tường nên được ngâm trong mặt đất trong 50 năm mà không bị ăn mòn nhỏ nhất;

2. Nó phải chịu được áp lực của đất và áp suất nước ngầm và ngâm, trong khi bức tường vẫn còn nguyên vẹn;

3. Tất cả các điểm niêm phong như lối đi thiết bị, lối vào và lối ra của nhân viên và lối vào cáp phải có thể chịu được áp suất thẩm thấu của nước ngầm và không có vết nước bên trong.

Giữ cho bên trong của bức tường khô ráo và không có ẩm.

Ngoài việc đáp ứng các yêu cầu cơ bản trên, trạm biến áp lắp đặt sẵn hoàn toàn YBDM cũng có ba chức năng chính::

1. Có hai kênh cung cấp nước ở một đầu của hộp hẹp, và vào những ngày mưa, nước mưa có thể được xả nhanh vào cống thoát nước thông qua bể cung cấp nước mà không cần đi vào trạm biến áp được cài đặt trước.

2. Ngoài việc thoát nước trong những ngày mưa, máng kết nối cũng là đầu vào không khí để lưu thông và thông gió bên trong hộp, và không khí đi vào hộp thông qua đầu vào không khí để tạo thành một trao đổi

giữ nhiệt độ và độ ẩm trong hộp cân bằng, để nhiệt độ tăng và giảm của máy biến áp;

3. Một khi có trận lụt xảy ra một lần trong 50 năm hoặc 100 năm, nước ngầm dâng lên và gây ra đường cống chảy ngược, và thiết bị thông gió sẽ tự động

Tắt máy, cô lập bên trong và bên ngoài hộp và tiếp tục vận hành trạm biến áp được cài đặt trước mà không ảnh hưởng đến thiết bị.

Hiện nay, các trạm biến áp ở một số thành phố ở nước ta chủ yếu được thiết lập ở tầng hầm của các tòa nhà cao tầng, và một khi chúng gặp phải trận lũ lớn, chúng về cơ bản bị ngập nước, và hầu hết các thiết bị bị bị hư hỏng và vô dụng sau khi nước rút. như là

Việc sử dụng trạm biến áp lắp đặt sẵn hoàn toàn được chôn vùi như thiết bị phân phối điện có thể tránh được thiết bị bị ngâm do lũ lụt, và việc sử dụng trạm biến áp lắp đặt sẵn hoàn toàn có nhiều lợi thế hơn như được mô tả dưới đây

Dot Dot:

1. Nó có thể tiết kiệm đáng kể sử dụng đất, không cần mua đất và xây dựng dân dụng, và tiết kiệm đầu tư cơ sở hạ tầng.

2. Không có chướng ngại vật trên mặt đất, không ảnh hưởng đến môi trường, và không ảnh hưởng đến tầm nhìn và tầm nhìn của mọi người.

3. Toàn bộ loại chôn lắp đặt trên bãi cỏ và vành đai màu xanh lá cây cũng có thể được thiết kế với một số trang trí trang trí trên mặt đất, chẳng hạn như điêu khắc, đá, vv; Nếu bạn cần phải ở một quảng trường lớn hoặc đường phố

Ở bên đường, nếu không có chướng ngại vật trên mặt đất (bao gồm cả ống thông gió), một trạm biến áp được lắp đặt trước loại hình vuông có thể được sử dụng. Trạm biến áp được cài đặt trước này

Không thể phơi bày máy bay mặt đất.

4. Thiết bị phân phối điện của trạm biến áp lắp đặt sẵn hoàn toàn được đặt dưới lòng đất, an toàn và đáng tin cậy.

5. Mặt đất không bị ảnh hưởng bởi tiếng ồn biến áp.

6. Do dưới lòng đất tương đối mát mẻ, sự gia tăng nhiệt độ của máy biến áp tương đối ổn định trong quá trình hoạt động.

7. Không gian bên trong của trạm biến áp lắp đặt sẵn hoàn toàn chôn vùi tương đối rộng rãi, và hoạt động bảo trì sẽ không can thiệp vào mặt đất và sẽ không cản trở môi trường xung quanh.
