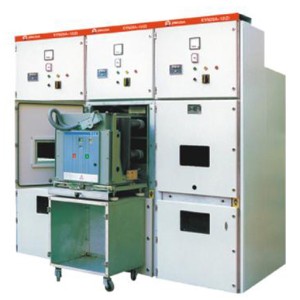

Thiết bị công tắc trung áp KYN28 - 12

Sử dụng điều kiện môi trường

◆ Nhiệt độ không khí xung quanh: Giới hạn trên 40 ° C giới hạn dưới-10 ° C ở các khu vực chung:

◆ Độ cao: 1000M;

◆ Độ ẩm:

Độ ẩm tương đối: Trung bình hàng ngày không lớn hơn 95%, và trung bình Hàng tháng không lớn hơn 90%;

Áp suất hơi nước: Trung bình hàng ngày không lớn hơn 2,2kpa và trung bình Hàng tháng không lớn hơn 1,8kpa

Sự ngưng tụ có thể xảy ra khi nhiệt độ giảm mạnh, kèm theo bụi bẩn, và sản phẩm này phù hợp với hai điều kiện môi trường khắc nghiệt hơn các điều kiện bình thường sau đây:

(1). Ngưng tụ không thường xuyên (trung bình không quá hai lần một tháng) với bụi bẩn nhẹ;

(2). Nói chung không ngưng tụ (trung bình không quá hai lần một năm) với ô nhiễm nghiêm trọng;

◆ Không có nguy cơ cháy nổ và ô nhiễm nghiêm trọng, đủ để ăn mòn kim loại và vật liệu cách nhiệt thiệt hại và những nơi khắc nghiệt khác;

◆ Không có rung động dữ dội, va đập và độ nghiêng thẳng đứng không quá 80;

Lưu ý: (1) cho phép lưu trữ và vận chuyển ở-30 ° C;

(2) khi độ cao vượt quá 1000m, cần xử lý theo yêu cầu kỹ thuật JB/2102 "đối với các khu vực có độ cao để sử dụng các thiết bị điện cao áp"; khi độ cao không vượt quá 2000m, thiết bị phụ trợ áp suất thấp không cần phải thực hiện bất kỳ biện pháp nào;

(3) khi điều kiện sử dụng thực tế khác với điều kiện trên, cần thương lượng giữa người dùng và nhà sản xuất.

Mô hình và ý nghĩa

K y N 28 - 12/□ - □

                              ──Xếp hạngNgắt dòng điện ngắn mạch (KA.)

                                ──Xếp hạngHiện tại (A.)

──Xếp hạng Điện áp (KV).

└─Số Sê-ri thiết kế

└─Trong nhà

└─Di chuyển loại

──Kim loại Áo giáp

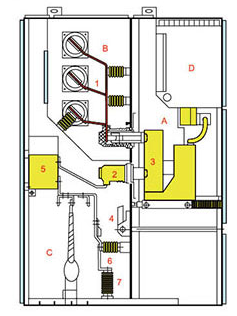

Sơ đồ cấu trúc của thiết bị chuyển mạch

Hình 1

A.. Ngăn ngắt mạch B. Ngăn thanh cái

C. Phòng Cáp D. Phòng nhạc cụ rơ Le

1. Thanh cái 2. Đĩa tiếp xúc tĩnh 3. Bộ Ngắt Mạch

4. Công tắc nối đất 5. Máy biến áp dòng điện

6. Bộ chia điện áp điện dung 7. Thiết bị chống sét

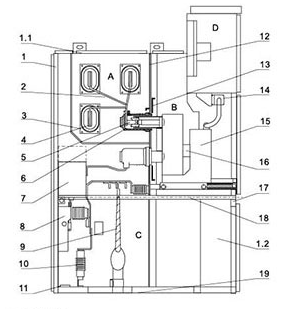

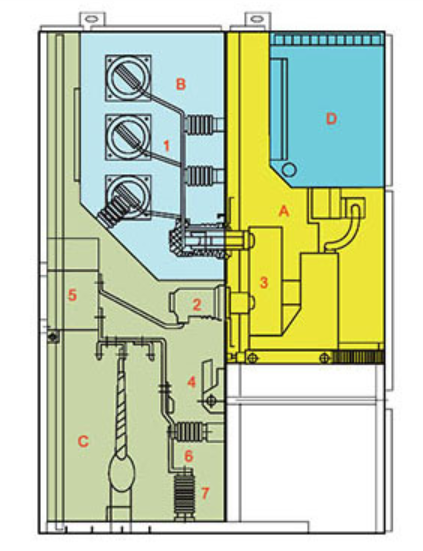

Fig.2 sơ đồ Cấu trúc thiết bị chuyển mạch

1. Vỏ 2. Thanh cái nhỏ nhánh 3. Thanh cái 4. Thanh cái chính

5. Thiết bị tiếp xúc tĩnh 6. Hộp tiếp xúc tĩnh 7. Máy biến áp dòng điện

8. Công tắc nối đất 9. cáp 10. Thiết bị chống sét 11. Xe buýt chính nối đất

12. Tải và phân vùng có thể tháo rời 13. Vách ngăn (nắp) 14. Phích cắm thứ cấp

15. Bộ Ngắt Mạch 16. Thiết bị sưởi 17. Phân vùng nằm ngang có thể chiết xuất

18. Cơ chế hoạt động của công tắc nối đất 19. Tấm đế

A..Phòng busbar B. Bộ Ngắt Mạch Xe đẩy hàng phòng C. Phòng Cáp D. Phòng nhạc cụ rơ Le

1.1. Thiết bị giảm áp 1.2. Kiểm soát thân cây nhỏ

Đáp ứng các tiêu chuẩn

Sản phẩm đạt các tiêu chuẩn sau:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB/T11022-1999

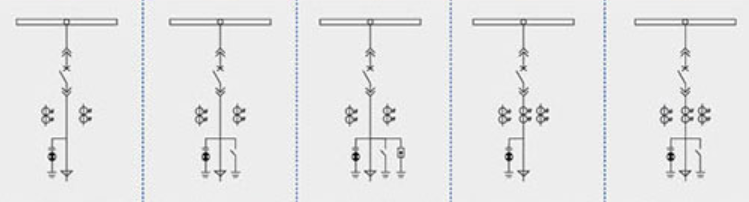

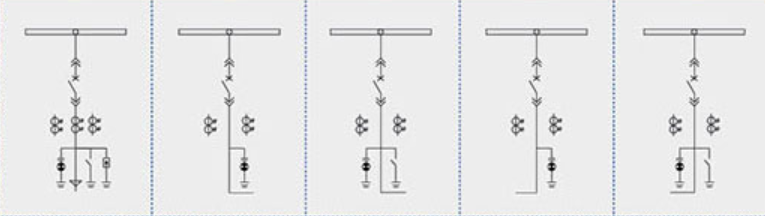

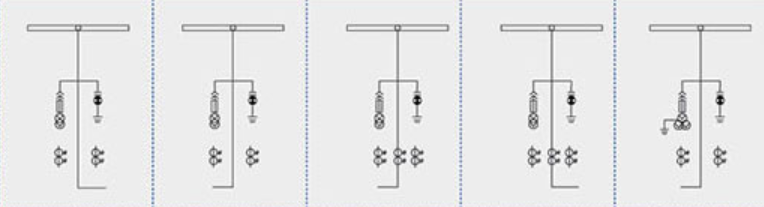

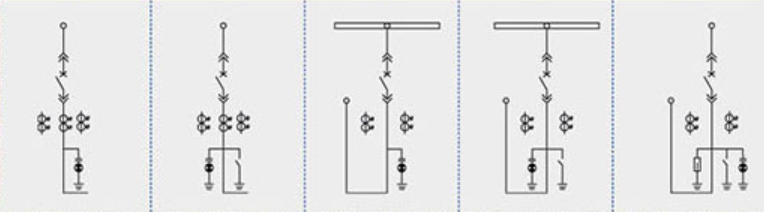

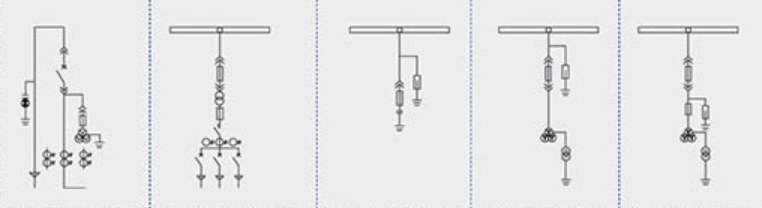

Sơ đồ nối dây sơ cấp
