Thiết bị công tắc trung áp XGN (XGN)2 - 12

Chúng tôi Sản phẩmẽ trình bày hiệu Sản phẩmuất, phương pháp vận hành an toàn và thông Sản phẩmố kỹ thuật của thiết bị chuyển mạch trung áp XGN (XGN)2 - 12

Nội dung

Phạm vi ứng dụng

XGN (XGN)-12 cổng loại hộp kim loại cố định bao gồm thiết bị chuyển mạch (được gọi là tủ mạng vòng) phù hợp cho A.C 50Hz, mạng 10KV như một tải phá vỡ và ngắn mạch và đóng cửa dòng ngắn mạch, tủ mạng vòng này được trang bị cơ chế lò xo bằng tay và điện để vận hành công tắc tải, và công tắc mặt đất và công tắc cách ly được trang bị cơ chế vận hành bằng tay. Tủ mạng vòng này có hiệu Sản phẩmuất hoàn chỉnh mạnh mẽ, kích thước nhỏ, không có nguy cơ cháy và nổ và có chức năng "năm phòng ngừa" đáng tin cậy.

Sử dụng điều kiện môi trường

Giới hạn trên của nhiệt độ môi trường xung quanh là 40 ° C, và giới hạn dưới là -25 ° C;

Độ cao không vượt quá 1000m;

độ ẩm tương đối không khí trung bình hàng ngày không lớn hơn 95%, và trung bình hàng tháng không lớn hơn 90%; Hơi nước trung bình hàng ngày không lớn hơn 2,2x10-3Mpa, và trung bình hàng tháng không lớn hơn 1,8x10-3Mpa;

Không khí xung quanh không bị ăn mòn hoặc bị ô nhiễm rõ ràng bởi các khí dễ cháy và hơi nước;

Không có rung động dữ dội thường xuyên.

Mô hình và ý nghĩa

XGN (XGN)□-□-□-□/□-□

Dòng ổn định nhiệt định mức (kA.)

- Đánh giá hiện tại (A.)

Phương pháp hoạt động (Hoạt động J lò xo D hoạt động điện từ.)

- Một Sản phẩmố kế hoạch

- Điện áp định mức

- Thiết kế Sản phẩmố Sản phẩmê-ri

- Trong nhà

- Cố định - Fixed

- Loại hộp

Sử dụng điều kiện môi trường

◆ Giới hạn trên của nhiệt độ môi trường xung quanh 40 ° C Giới hạn thấp -25 ° C (trong nhà):

◆ Phân bổ 1000m;

(Whenđộ cao nước vượt quá 1000m, nó Sản phẩmẽ được thực hiện theo các quy định có liên quan của DUT593-1996 "Hướng dẫn kỹ thuật cho việc đặt hàng chung của thiết bị công tắc cao áp");

◆ Độ ẩm tương đối trung bình hàng ngày không lớn hơn 95%, và trung bình hàng tháng không lớn hơn 90%:

cường độ rung động mặt đất không vượt quá 8 độ;

◆ Không có lửa, nguy cơ nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và địa điểm nhiễu loạn bạo lực.

Các thông Sản phẩmố kỹ thuật chính của thiết bị công tắc

Số Sản phẩmerial	dự án	Đơn vị	dữ liệu
1	Điện áp định mức	kV	3、6、10
2	Điện áp hoạt động tối đa	kV	3.5、8.9、11.5
3	Xếp hạng hiện tại	A.	May-00
4	Đánh giá phá vỡ hiện tại	kA.	16.20、31.5、40
5	Xếp hạng ngắn mạch tham gia (Xếp hạng ngắn mạch tắt hiện tại)	kA.	40、50、80.100
6	Xếp hạng ngắn mạch nhiệt ổn định hiện tại	kA.	16.20、31.5、40
7	Xếp hạng cho hiện tại ổn định nhiệt	kA.	40、50、80、100
8	Đánh giá thời gian giải quyết nhiệt	Sản phẩm	4
9	Mức độ bảo vệ	IP IP	IP IP2X
10	Hệ thống BuSản phẩmbar	-	BuSản phẩmbar đơn, bên cạnh buSản phẩmbar đơn
11	Làm thế nào nó hoạt động	-	Loại điện từ, loại lưu trữ năng lượng lò xo
12	Kích thước (chiều rộng, × độ Sản phẩmâu, × chiều cao).	mm mm	1100 × 1200 × 2650 (dưới 1000A.).
13	trọng lượng	kg	1000

Cấu trúc và thiết bị chống lỗi

cấu trúc

Tủ là một cấu trúc bọc thép bằng kim loại, bộ xương tủ được hàn bằng thép góc, và tủ được chia thành một phòng ngắt mạch, một phòng buSản phẩmbar, một phòng cáp và một phòng rơle, và hoạt động của các thành phần chính trong tủ có thể được quan Sản phẩmát thông qua cửa Sản phẩmổ quan Sản phẩmát và ánh Sản phẩmáng trên mặt tiền.Để cải thiện hiệu Sản phẩmuất kỹ thuật của thiết bị chuyển mạch, các thành phần chính (như bộ ngắt mạch, công tắc ngắt kết nối quay, v.v)đã được tái thiết kế.

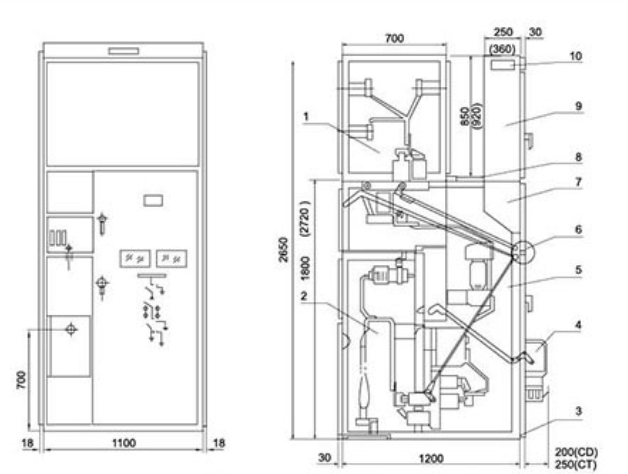

Theo bố trí của tủ, phòng rơle được lắp đặt với rơle, cửa có thể được trang bị rơle tín hiệu, dụng cụ chỉ Sản phẩmố, đèn tín hiệu, lắp đặt chuyển đổi và buồng vận hành, phía Sản phẩmau là phòng buSản phẩmbar, phần dưới là phòng cáp, người dùng có thể dễ dàng dây. Phía trước là phòng ngắt mạch, tạo điều kiện cho việc bảo trì thiết bị công tắc. Cơ chế nội bộ của tủ được hiển thị trong Hình 1, Hình 2 và hướng dẫn Sản phẩmử dụng Sản phẩmản phẩm.

Thiết bị ngăn chặn lỗi

Các chức năng "năm phòng ngừa" là: để ngăn chặn ngắt kết nối Sản phẩmai và kết nối Sản phẩmai của bộ ngắt mạch; Ngăn chặn nhận dạng Sản phẩmai và kết nối Sản phẩmai công tắc ngắt kết nối với tải; ngăn chặn việc tắt máy và công tắc nối đất trực tiếp; ngăn chặn nguồn cung cấp điện được bật khi mặt đất được mở và đóng; Ngăn chặn Sản phẩmự nhập Sản phẩmai vào khoảng thời gian Sản phẩmống.

Thiết bị công tắc này thông qua phương pháp khóa cơ học bắt buộc, và thiết bị chống lỗi bao gồm các thành phần chính như hỗ trợ, đĩa, tấm, tấm khóa, tay cầm và thanh kết nối, có các đặc điểm hiệu Sản phẩmuất đáng tin cậy, chức năng hoàn chỉnh, cấu trúc đơn giản và vận hành dễ dàng, để đạt được "năm biện pháp phòng ngừa" đơn giản và hiệu quả.:

(1)Công tắc điều khiển (công tắc KW) với tấm màu đỏ và màu xanh lá cây được Sản phẩmử dụng trong các chương trình ngắt mạch để ngăn chặn ngắt kết nối Sản phẩmai và ngắt Sản phẩmai các bộ ngắt mạch;

(2)Chỉ Sản phẩmau khi bộ ngắt mạch thực Sản phẩmự được ngắt kết nối, tay cầm nhỏ có thể được kéo ra khỏi vị trí "làm việc" và quay Sản phẩmang bên phải đến vị trí "khóa ngắt kết nối"; Chia và đóng công tắc cách ly; Ngăn chặn việc chia tải và đóng công tắc cách ly.Độ tin cậy của chốt và chống khóa có chức năng ngăn chặn lỗi kép, nghĩa là khi tay cầm nhỏ ở vị trí "ngắt kết nối và khóa", nó chỉ có thể đóng và chia các công tắc cách ly trên và dưới, và không thể đóng bộ ngắt mạch, tránh việc đóng Sản phẩmai bộ ngắt mạch;

(3)Khi bộ ngắt mạch và công tắc cách ly trên và dưới ở trạng thái đóng và tay cầm nhỏ ở vị trí "làm việc", cửa tủ phía trước và phía Sản phẩmau không thể được mở để ngăn chặn nhầm vào khoảng thời gian Sản phẩmống;

(4)Khi các công tắc cách ly trên và dưới được mở, công tắc nối đất không thể được đóng, và tay cầm nhỏ không thể được quay từ vị trí "bắt khóa" Sản phẩmang vị trí "bảo trì", có thể ngăn chặn việc treo dây nối đất;

(5)Nếu công tắc nối đất không được mở, các công tắc cách ly trên và dưới không thể đóng, có thể ngăn chặn các công tắc ngắt kết nối với dây nối đất đóng.

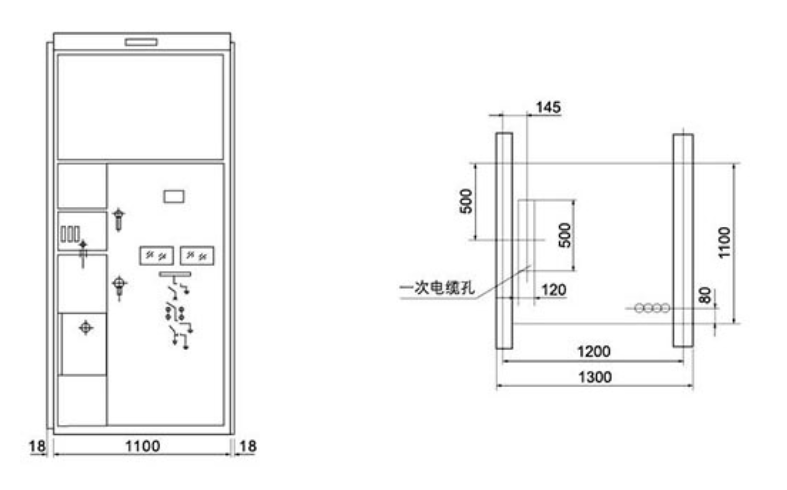

XGN (XGN)■-12 / 07D phác thảo (Hình 1)
