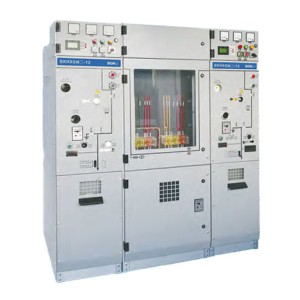

Chúng tôi sẽ trình bày hiệu suất, phương pháp vận hành an toàn và thông số kỹ thuật của thiết bị công tắc trung áp BKHB-12
Thay thế tủ mạng vòng chuyển đổi SF6 tải.
Tủ ngắt mạch
dự án | Đơn vị | tham số | ||
Điện áp định mức | kV | 12 | ||
Tần số định mức | Hz (trong tiếng A.nh) | 50 | ||
Cấp độ cách điện định mức | Tần số công suất 1 phút chịu được điện áp | Đối diện với mặt đất và giai đoạn | kV | 42 |
Cách ly gãy | kV | 48 | ||
Sốc sét chịu được điện áp (đỉnh) | Đối diện với mặt đất và giai đoạn | kV | 75 | |
Cách ly gãy | kV | 85 | ||
Tần số công suất 1 phút chịu được điện áp cho các vòng lặp phụ trợ / điều khiển (đến mặt đất) | kV | 2 | ||
Xếp hạng hiện tại | A. | 630 | ||
Đánh giá thời gian ngắn chịu hiện tại (RMS) | Chuyển đổi vòng lặp chính / mặt đất | kA. | 25 / 4s | |
Vòng kết nối mặt đất | kA. | 21.7 / 4s | ||
Đánh giá cao điểm chịu được hiện tại | Chuyển đổi vòng lặp chính / mặt đất | kA. | 63 | |
Vòng kết nối mặt đất | kA. | 54.5 | ||
Đánh giá ngắn mạch ngắt hiện tại và tần số | kA. / lần | 25/30 | ||
Đánh giá ngắn mạch đóng cửa hiện tại (đỉnh) | kA. | 63 | ||
Xếp hạng cáp sạc phá vỡ hiện tại | A. | 25 | ||
Trình tự hoạt động định mức của bộ ngắt mạch | O-0.3s-CO-180s-CO | |||
Cuộc sống cơ khí | Công tắc ngắt mạch / ngắt kết nối | thời gian | 10000/3000 | |
Mức độ bảo vệ | Tủ kín | IP67 IP67 | ||
Nhà ở Switchgear | IP4X | |||
Áp suất khí | Mức độ lấp đầy khí được đánh giá (20 °C, áp suất đo) | MPa | 0.02 | |
Mức độ nạp khí tối thiểu (21 °C, áp suất đo) | MPa | 0 | ||
Niêm phong hiệu suất | Tỷ lệ rò rỉ hàng năm | % / năm | ≤0.05 | |
Thiết bị chuyển mạch tải
dự án | Đơn vị | tham số | ||
Điện áp định mức | kV | 12 | ||
Tần số định mức | Hz (trong tiếng A.nh) | 50 | ||
Cấp độ cách điện định mức | Tần số công suất 1 phút chịu được điện áp | Đối diện với mặt đất và giai đoạn | kV | 42 |
Cách ly gãy | kV | 48 | ||
Sốc sét chịu được điện áp (đỉnh) | Đối diện với mặt đất và giai đoạn | kV | 75 | |
Cách ly gãy | kV | 85 | ||
Tần số công suất 1 phút chịu được điện áp (đối mặt đất) cho các vòng lặp phụ trợ / điều khiển | kV | 2 | ||
Xếp hạng hiện tại | A. | 630 | ||
Đánh giá thời gian ngắn chịu hiện tại (RMS) | Chuyển đổi vòng lặp chính / mặt đất | kA. | 25 / 4s | |
Vòng kết nối mặt đất | kA. | 21.7 / 4s | ||
Đánh giá cao điểm chịu được hiện tại | Chuyển đổi vòng lặp chính / mặt đất | kA. | 63 | |
Vòng kết nối mặt đất | kA. | 54.5 | ||
Đánh giá ngắn mạch đóng cửa hiện tại (đỉnh) | Công tắc tải / Công tắc đất | kA. | 63 | |
Đánh giá tải tích cực phá vỡ hiện tại | A. | 630 | ||
Đánh giá vòng khép kín phá vỡ hiện tại | A. | 630 | ||
5% định mức tải tích cực phá vỡ hiện tại | A. | 31.5 | ||
Xếp hạng cáp sạc phá vỡ hiện tại | A. | 10 | ||
Số lượng các break tích cực | thời gian | 100 | ||
Sự gián đoạn hiện tại của lỗi mặt đất | A. / lần | 31.5/10 | ||
Dòng sạc của đường dây và cáp bị gián đoạn trong điều kiện lỗi mặt đất | A. / lần | 17.4/10 | ||
Cuộc sống cơ khí | Công tắc ngắt mạch / ngắt kết nối | thời gian | 10000/3000 | |
Mức độ bảo vệ | Tủ kín | - | IP67 IP67 | |
Nhà ở Switchgear | - | IP4X | ||
Áp suất khí | Mức độ lấp đầy khí được đánh giá (20 °C, áp suất đo) | MPa | 0.02 | |
Mức độ chức năng tối thiểu của khí (20 °C, áp suất đo) | MPa | 0 | ||
Niêm phong hiệu suất | Tỷ lệ rò rỉ hàng năm | %/ năm | ≤0.05 | |
Tiêu chuẩn triển khai tủ khí bảo vệ môi trường
GB / T1022 thiết bị công tắc và thiết bị điều khiển cao áp tiêu chuẩn yêu cầu kỹ thuật chung
GB / T39063640,5kV A.C kim loại đóng kín thiết bị chuyển mạch và thiết bị điều khiển
GB / T1985 Công tắc ngắt kết nối A.C điện áp cao và công tắc nối đất
GB / T38043.6 - 40.5kV A.C Công tắc tải điện áp cao
GB / T1984 Máy ngắt mạch A.C cao áp
GB / T4208 mã IP cấp bảo vệ vỏ bọc
GB / T7354 Đo xả một phần
GB / T311.1 Cách điện và lắp phần 1: định nghĩa, nguyên tắc và quy tắc
Điều kiện sử dụng bình thường của tủ gas
Nhiệt độ cao: 45 độ C;
Nhiệt độ thấp: -25 độ C:
Nhiệt độ cao: (trung bình 24 giờ) 35 độ C;
Độ ẩm tương đối trung bình lớn (24 giờ): ≤95%;
Độ cao: ≤1500 mét:
Khả năng địa chấn: 8 độ:
Mức bảo vệ: con dấu cơ thể sống IP67 IP67, vỏ thiết bị chuyển mạch IP4X;
Không khí xung quanh không nên bị ô nhiễm đáng kể bởi các khí dễ cháy ăn mòn, hơi nước, v.v.
Khi được sử dụng trong điều kiện môi trường bình thường vượt quá các quy định của GB / T3906, người dùng và công ty chúng tôi sẽ đàm phán.
Cấu trúc sản phẩm

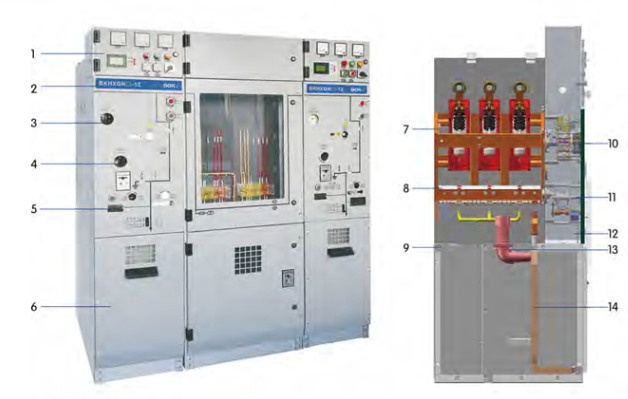

Mô tả chú giải tủ mạng Ring:
1. Phòng dụng cụ áp suất thấp 2. Lông mày 3. Phòng hoạt động 4.Đơn giản hóa quan sát
5. Hiển thị trực tiếp 6. Phòng cáp 7. Máy ngắt chân không / công tắc tải
8. Công tắc cách ly / nối đất ba trạm 9. Thiết bị giảm áp suất 10. Cơ chế chuyển mạch
11. Cơ chế 3 trạm 12. Cơ chế kết nối năm bằng chứng 13. Lối vào và đường ra thông qua vỏ tường 14. Bàn nối đất busbar
Kế hoạch cấu hình tủ khí bảo vệ môi trường 1
CL 650mm ◆ Thiết bị cơ bản ♦ Công tắc tải ◇ Công tắc ngắt kết nối hai trạm ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn ◇ Tay cầm vận hành ◇ liên hệ xe buýt | Phụ kiện tùy chọn ◇ Cơ chế hoạt động điện ◇ dụng cụ hiển thị kỹ thuật số ◇ cung cấp điện DC ◇ Khóa điện từ ◇ dụng cụ con trỏ ◇ 3-in-2 cơ học liên khóa ◇ giám sát trực tuyến của thiết bị chống sét ◇ buồng áp suất thấp ◇ dụng cụ hiển thị kỹ thuật số ◇ Ghế nâng cao | ◇ Bảo vệ thụ động ◇ Ghế nâng cao ◇ Mô-đun chỉnh lưu ◇ buồng áp suất thấp ◇ 2-trong-1 cơ học liên khóa ◇ thiết bị chống tăng ◇ Cung cấp điện DC (12h-24A.h) ◇ dụng cụ con trỏ ◇ Khóa điện từ |  |
PTC 500mm ◆ Thiết bị cơ bản ◇ Công tắc tải ◇ Công tắc ngắt kết nối ba trạm ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn ◇ Tay cầm vận hành ◆ Máy biến áp điện áp ◇ Ống rang PT ◇ Cắm cáp loại khuỷu tay (bao gồm cáp) | ◆ Phụ kiện tùy chọn ◇ Cơ chế máy ảnh điện ◇ Dụng cụ hiển thị kỹ thuật số ◇ Cung cấp nguồn DC ◇ Khóa điện từ ◇ dụng cụ con trỏ ◇ 3-in-2 cơ học liên khóa ◇ giám sát trực tuyến của thiết bị chống sét ◇ buồng áp suất thấp ◇ dụng cụ hiển thị kỹ thuật số ◇ Ghế nâng cao | ◇ Bảo vệ thụ động ◇ Ghế nâng cao ◇ khối ô liu ◇ buồng áp suất thấp ◇ 2-trong-1 cơ học liên khóa ◇ thiết bị chống tăng ◇ DC cung cấp điện 112h-24A.h) ◇ dụng cụ con trỏ ◇ Khóa điện từ |  |
| PT 500mm ◆ Thiết bị cơ bản ◇ Công tắc ngắt kết nối ba trạm ◇ Hiển thị trực tiếp ◇ Dòng trường tiêu chuẩn ◇ Tay cầm vận hành ◇ máy biến áp điện áp ◇ Ống rang PT ◇ Cắm cáp loại khuỷu tay (bao gồm cáp) | Phụ kiện tùy chọn ◇ Cơ chế hoạt động điện ◇ dụng cụ hiển thị kỹ thuật số ◇ cung cấp điện DC ◇ Khóa điện từ ◇ dụng cụ con trỏ 3-in-2 cơ học liên khóa 0 ◇ giám sát trực tuyến của thiết bị chống sét ◇ buồng áp suất thấp ◇ dụng cụ hiển thị kỹ thuật số ◇ Ghế nâng cao | ◇ Bảo vệ thụ động ◇ Ghế nâng cao ◇ Mô-đun chỉnh lưu ◇ buồng áp suất thấp ◇ 2-trong-1 cơ học liên khóa ◇ thiết bị chống tăng ◇ DC cung cấp điện 112h-24A.h) ◇ dụng cụ con trỏ ◇ Khóa điện từ |  |
PT 500mm ◆ Thiết bị cơ bản ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn ◇ máy biến áp điện áp ◇ Ống rang PT ◇ Cắm cáp loại khuỷu tay (bao gồm cáp) | ◆ Phụ kiện tùy chọn ◇ Cơ chế camera điện ◇ dụng cụ hiển thị kỹ thuật số ◇ cung cấp điện DC ◇ Khóa điện từ ◇ dụng cụ con trỏ ◇ 3-in-2 cơ học liên khóa ◇ giám sát trực tuyến của thiết bị chống sét ◇ buồng áp suất thấp ◇ dụng cụ hiển thị kỹ thuật số ◇ Ghế nâng cao | ◇ Bảo vệ thụ động ◇ Ghế nâng cao ◇ Mô-đun chỉnh lưu ◇ buồng áp suất thấp ◇ 2-trong-1 cơ học liên khóa ◇ Theo thiết bị sấm sét ◇ DC cung cấp điện 112h-24A.h) ◇ dụng cụ con trỏ ◇ Khóa điện từ |  |
PTS 500mm ◆ Thiết bị cơ bản Bây giờ máy biến áp điện áp o PT ống nóng chảy ◇ Cắm cáp loại khuỷu tay (bao gồm cáp) | Phụ kiện tùy chọn người bắt giữ ◇ giám sát trực tuyến của thiết bị chống sét ◇ DC cung cấp điện 112h-24A.h) ◇ buồng áp suất thấp Dụng cụ Q Pointer ◇ dụng cụ hiển thị kỹ thuật số ◇ khóa điện ◇ Ghế nâng cao |  |
M 650mm ◆ Thiết bị cơ bản 0 hiển thị trực tiếp ◇ đường trường dài và ngắn ◇ Xe buýt chuyển tiếp Máy biến áp điện áp Q ◇ Ống rang FT ◇ Hộp đo lường Máy biến áp điện áp 0 (Cung cấp điện) Ghi chú: Nếu mặt trước PT được trang bị công tắc ngắt kết nối chính thức, kích thước chiều rộng tủ cần được thay đổi thành 1000mm và các kích thước khác vẫn không thay đổi. | ◆ Phụ kiện tùy chọn Buồng áp suất thấp ◇ dụng cụ con trỏ ◇ dụng cụ hiển thị kỹ thuật số ◇ Khóa điện từ ◇ Ghế nâng cao ◇ Nhiệt độ và điều khiển nhiệt độ |  |
Bảo vệ môi trường hệ thống cấu hình tủ khí 2
C 420mm ◆ Thiết bị cơ bản ◇ Công tắc ngắt kết nối ba trạm 0 hiển thị trực tiếp ◇ Dòng trường tiêu chuẩn ◇ Tay cầm vận hành ◇ Công tắc tải | ◆ Phụ kiện tùy chọn ◇ Cơ chế hoạt động điện ◇ thiết bị chống tăng ♦ Bảo hiểm toàn diện ◇ dụng cụ hiển thị kỹ thuật số ◇ cung cấp điện DC ◇ Khóa từ tính ◇ Máy biến áp chuỗi không ◇ Chỉ báo lỗi (với đo nhiệt độ) ◇ dụng cụ con trỏ Q 3-in-2 cơ học liên khóa ◇ Đính kèm cáp | ◇ giám sát trực tuyến của thiết bị chống sét ◇ Bảo vệ thụ động ◇ Ghế nâng cao ◇ Mô-đun chỉnh lưu ◇ Máy biến áp hiện tại loại lõi ◇ Chỉ báo lỗi EKL-4 Q Buồng áp suất thấp ◇ 2-trong-1 cơ học liên khóa ◇ Thiết bị khóa nối đất dòng đến |  |
V 420mm ◆ Thiết bị cơ bản ◇ Công tắc ngắt kết nối ba trạm ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn ◇ Tay cầm vận hành ◇ Máy ngắt mạch ◇ Máy biến áp hiện tại | ◆ Phụ kiện tùy chọn ◇ Cơ chế hoạt động điện ◇ thiết bị chống tăng ♦ Bảo hiểm toàn diện ◇ dụng cụ hiển thị kỹ thuật số ◇ DC trôi ◇ Khóa điện từ 0 Máy biến áp chuỗi bằng không ◇ Chỉ báo lỗi (với đo nhiệt độ) ◇ dụng cụ con trỏ Q 3-in-2 cơ học liên khóa ◇ Đính kèm cáp | ◇ giám sát trực tuyến của thiết bị chống sét ◇ Bảo vệ thụ động ◇ Ghế nâng cao ◇ Thanh xuyên chỉnh lưu ◇ Máy biến áp hiện tại loại lõi ◇ Chỉ báo lỗi EKL-4 ◇ buồng áp suất thấp ◇ 2-trong-1 cơ học liên khóa ◇ Thiết bị khóa nối đất dòng đến |  |
V 650mm ◆ Thiết bị cơ bản ◇ Công tắc ngắt kết nối hai trạm ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn ◇ Tay cầm vận hành ◇ Máy ngắt mạch ◇ Máy biến áp hiện tại ◇ liên hệ xe buýt | ◆ Phụ kiện tùy chọn ◇ Cơ chế hoạt động điện ♦ Bảo hiểm toàn diện ◇ buồng áp suất thấp 0 Dụng cụ con trỏ ◇ dụng cụ hiển thị kỹ thuật số ◇ Ghế nâng cao ◇ Bảo vệ thụ động ◇ Mô-đun chỉnh lưu ◇ khóa điện | ◇ 2-trong-1 cơ học liên khóa ◇ 3-in-2 cơ học liên khóa ◇ cung cấp điện DC |  |
Kế hoạch cấu hình tủ khí bảo vệ môi trường 3
Dl 420mm ◆ Thiết bị cơ bản ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn | Phụ kiện tùy chọn ◇ Đính kèm cáp ◇ thiết bị chống tăng ◇ giám sát trực tuyến của thiết bị chống sét ◇ khóa điện ◇ Ghế nâng cao ◇ Chỉ báo lỗi EKL-4 ◇ Chỉ báo lỗi (với đo nhiệt độ) |  |
Dl 420mm ◆ Thiết bị cơ bản ◇ Hiển thị trực tiếp ◇ busbar tiêu chuẩn ◇ Tay cầm vận hành ◇ Công tắc ngắt kết nối hai trạm | ◆ Phụ kiện tùy chọn ◇ buồng áp suất thấp ◇ hai trong một maple interlock ◇ 3-in-2 cơ học liên khóa ◇ Khóa điện từ ◇ Ghế nâng cao |  |
