Chúng tôi sẽ trình bày hiệu suất, phương pháp vận hành an toàn và thông số kỹ thuật của hộp phân phối tích hợp ngoài trời JP (bồi thường\ điều khiển terminal\ chiếu sáng)

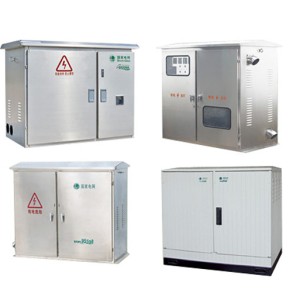

Tổng quan sản phẩm:
Hộp phân phối tích hợp điện áp thấp ngoài trời JP series là một loại hộp điều khiển tích hợp mới tích hợp phân phối điện, đo lường, bảo vệ, điều khiển và bù điện phản ứng, được thiết kế theo yêu cầu xây dựng và chuyển đổi lưới điện và kinh nghiệm vận hành lưới điện, phù hợp với các nguyên tắc an toàn, kinh tế, hợp lý và độ tin cậy, và có thể được thêm vào chức năng bảo vệ rò rỉ theo yêu cầu người dùng. Sản phẩm có lợi thế của cấu trúc mới, hợp lý, mức độ bảo vệ cao, cài đặt thuận tiện và vận hành, bảo trì và đại tu. Nó là một thiết bị đầu cuối điện áp thấp hoàn chỉnh thiết bị trong chuyển đổi lưới điện hiện tại.
1. Phạm vi ứng dụng
Hộp phân phối tích hợp ngoài trời JP series, là một bộ đo lường, ổ cắm, bù điện phản ứng và nhiều chức năng khác trong một để đạt được thiết bị phân phối điện toàn diện ngoài trời, với ngắn mạch, quá tải, quá áp, bảo vệ rò rỉ và các chức năng khác, kích thước nhỏ, ngoại hình đẹp, kinh tế và thiết thực, được cài đặt trên cực điện của máy biến áp trên cực ngoài trời, là một thế hệ mới của các sản phẩm phân phối điện lý tưởng cho việc chuyển đổi lưới điện đô thị và nông thôn.
2. Mô hình và ý nghĩa
JP - □ / □
Số sơ đồ chính
Công suất biến áp
Hộp phân phối tích hợp
3.Điều kiện sử dụng thông thường
1. Nhiệt độ môi trường: -25 °C ~ 40 °C.
2.Độ ẩm tương đối của không khí: trung bình hàng ngày không quá 90% và trung bình hàng tháng không quá 90%.
3.Độ cao: không quá 2000m.
4. Cài đặt ở một nơi không có rung động dữ dội và sốc, và không có khí ăn mòn.
Lưu ý: Nếu các điều kiện trên được vượt quá, bạn có thể đàm phán với công thức của tôi.
4. Thông số kỹ thuật
Số serial | tên | Đơn vị | tham số |
1 | Công suất máy biến áp | KV.A. KV.A. | 30~400 |
2 | Đánh giá điện áp hoạt động | V. | A.C400 - A.C400 |
3 | Điện áp hoạt động vòng tròn phụ trợ | V. | A.C220, A.C380 |
4 | Tần số định mức | Hz (trong tiếng A.nh) | 50 |
5 | Xếp hạng hiện tại | A. | ≤630 |
6 | Xếp hạng rò rỉ hành động hiện tại | mA. | 30 ~ 300 điều chỉnh |
7 | Mức độ bảo vệ | IP54 |
5. Sơ đồ mạch chính
Lưu ý: Công tắc dao hoặc công tắc dao tan chảy, mô hình có thể là HD11F, HR5, HR6 và các loạt khác;
Cầu chì, mô hình tùy chọn D220, CM1, NS, C45, D247 và các hệ thống khác;
Đầu tiếp xúc A.C, tín hiệu tùy chọn CJ20, B series, CJX2, CJ19 (chuyển đổi điện hợp hạch) và các loạt khác;
rơle dòng rò rỉ máy biến áp không trình tự, mô hình tùy chọn JD, LLJ và các loạt khác;
Máy biến áp hiện tại, mô hình tùy chọn LM21 - 0,5, LMK - 0,66 và các loạt khác;
Thiết bị chống tăng, các mô hình là tùy chọn FYS, Y3W và các loạt khác;
Máy làm nóng điện, mô hình tùy chọn BSMJ, BCMJ và các loạt khác;
Bộ điều khiển bồi thường tự động, mô hình tùy chọn JK1, JKG và các loạt khác;
Số lượng các vòng bù là 1 - 4 lần tùy chọn, và công suất của mỗi lần là 3 - 20Kvar tùy chọn;
Ngoài ra, theo nhu cầu của người dùng, thiết bị điều khiển nhiệt độ và độ ẩm có thể được cài đặt tùy chọn trong hộp, và hình thức chuyển mạch vòng bù có thể được cắt và cắt theo yêu cầu của người dùng, chẳng hạn như chuyển đổi mô-đun không tiếp xúc và hợp chất
Chuyển đổi chuyển đổi, vv.
6. Sơ đồ của cấu trúc hộp

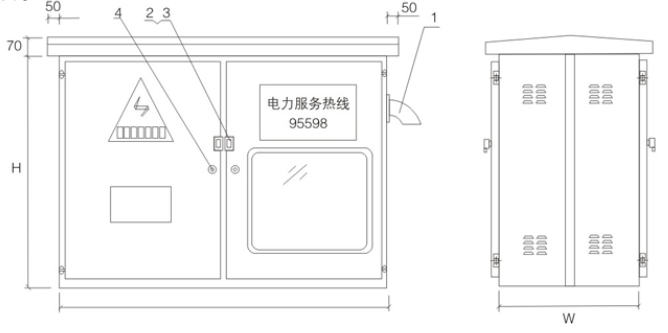

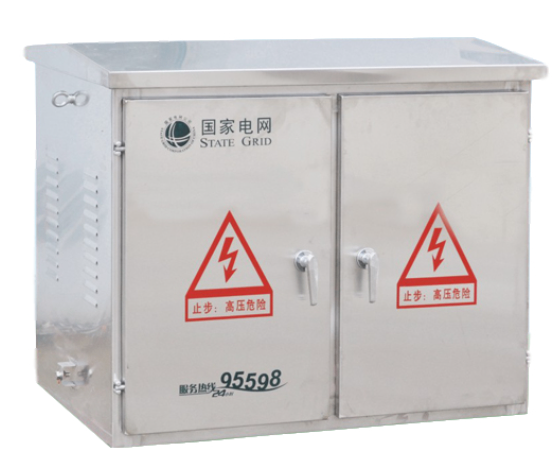

Yếu tố hình dạng tủ ngang

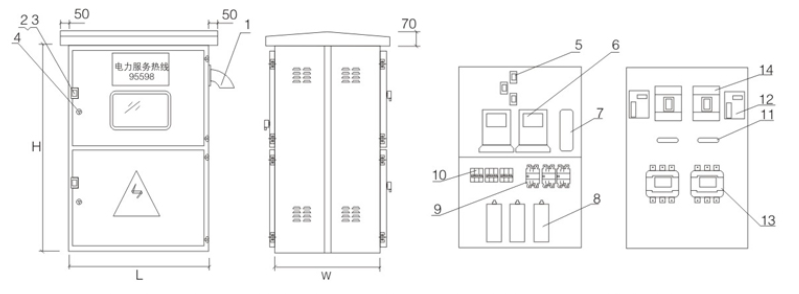

Yếu tố hình thức tủ dọc
1. Cáp đầu vào thông qua đường ống 2, khóa cửa (khóa mở) 3, cửa khóa hộp mưa 4, khóa cửa (khóa ẩn) 5, máy biến áp hiện tại 6, đồng hồ đo 7, hộp nối 8, tụ điện 9, chuyển đổi đầu nối nóng chảy 10, bộ ngắt mạch nhỏ 11, công tắc cách ly 12, máy biến áp chuỗi không 13, bộ ngắt mạch rò rỉ 14, đầu nối A.C đi 15, công tắc không khí đi
