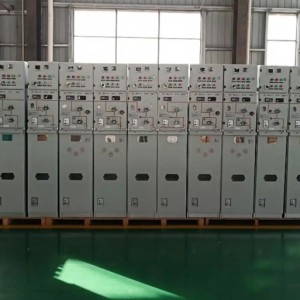

Thiết bị công tắc trung áp nhỏ gọn SF6 - 12

Tủ mạng vòng cách điện SF6 là một loại thiết bị điện cao áp, được sử dụng rộng rãi trong trạm biến áp, các doanh nghiệp công nghiệp và khai thác mỏ, đường sắt, lưu trữ năng lượng đô thị và các lĩnh vực khác. Nó sử dụng lưu huỳnh hexafluoride (SF6) làm môi trường cách điện, có thể sử dụng đầy đủ tính ổn định điện, nhiệt và hóa học tuyệt vời của SF6 để cải thiện sự ổn định an toàn và khả năng tải trọng của thiết bị.

Tủ mạng vòng cách điện SF6 bao gồm tủ cao áp, tủ trung áp, tủ điện áp thấp, tủ busbar, tủ dao mặt đất, tủ ngắt mạch, tủ dụng cụ, vv,để xây dựng một hệ thống điện cách điện lưu huỳnh hexafluoride hoàn chỉnh. Thiết kế mô-đun của nó cho phép dễ dàng lắp ráp, bảo trì và nâng cấp, cung cấp hiệu quả cao hơn, dấu chân nhỏ hơn và chi phí vận hành thấp hơn so với các thiết bị công tắc cao áp khác trên thị trường.

Tủ lưới cách điện vòng SF6 có các tính năng sau đây:

1.Độ tin cậy cao: Các phương tiện công nghệ cao như gián đoạn chân không và dập tắt hồ quang SF6 có thể ngăn chặn hiệu quả hồ quang và rò rỉ, đảm bảo độ tin cậy và an toàn của thiết bị.

2.Độ nhạy cao: Một số sử dụng cảm biến nhiệt độ sợi quang và cảm biến áp suất sợi quang, có độ nhạy cao và tốc độ phản ứng, và có thể phát ra báo động kịp thời và tự động cắt nguồn cung cấp điện trong trường hợp thiết bị bất thường.

3. Tính ổn định cao: Việc sử dụng vật liệu ổn định chất lượng cao, xử lý điện đặc biệt và kết hợp làm cho thiết bị luôn duy trì độ ổn định cao và chỉ số hiệu suất tuyệt vời trong quá trình hoạt động dài hạn.

4. Hiệu suất cao: Việc sử dụng các đơn vị quản lý năng lượng hiệu quả cao và hệ thống điều khiển điện có thể đạt được hoạt động thiết bị an toàn và đáng tin cậy trong khi tiết kiệm rất nhiều chi phí vận hành và tiêu thụ năng lượng.

Sự phát triển của tủ mạng vòng cách điện SF6 đánh dấu một giai đoạn mới trong ngành công nghiệp thiết bị công tắc cao áp, không chỉ có thể đáp ứng nhu cầu của đường cao tốc hiện đại, đường sắt, giao thông nhanh đô thị và các lĩnh vực khác, mà còn đóng vai trò quan trọng trong quá trình đô thị hóa trong tương lai và đóng góp tích cực vào sự an toàn và phát triển bền vững của xã hội con người.

Tính năng sản phẩm:

1)SF6-12 bơm hơi cách điện AC áp suất cao cách điện kim loại đóng kín tủ thiết bị công tắc (sau đây được gọi là "tủ bơm hơi áp suất cao") được làm bằng tấm thép nhôm-kẽm, được xử lý bởi hệ thống xử lý linh hoạt CNC, sử dụng công nghệ gấp nhiều lần tiên tiến, kết nối bằng đinh tán và bu lông cường độ cao, với độ chính xác cao, chống ăn mòn, trọng lượng nhẹ, cường độ cao và tính linh hoạt mạnh mẽ;

2)Lắp ráp toàn kim loại, cấu trúc lắp ráp mô-đun, bộ ngắt chân không cơ chế nam châm vĩnh cửu và bộ ngắt chân không cơ chế lò xo, vv;

3)Thiết kế tủ có các đặc điểm cấu trúc nhỏ gọn, cài đặt dễ dàng và hoạt động linh hoạt;

4)Cửa tủ được trang bị đồng hồ đo áp suất và cơ chế hoạt động mở và đóng chỉ báo, có thể phản ánh trực quan tình trạng làm việc của thiết bị;

5)Mức độ bảo vệ của tủ thông thường là IP30.

Môi trường sử dụng

1)Độ cao: không quá 2000m;

2)Nhiệt độ môi trường: -10 °C ~ 40 °C;

3)Độ ẩm tương đối: ≤90% (25 °C);

4)Cường độ động đất: không quá 8 độ;

5)Tủ bị giới hạn sử dụng trong nhà và môi trường khô ráo;

6)Không nên có kim loại ăn mòn và khí độc hại gây hư hỏng cách nhiệt trong phòng;

7)Độ nghiêng dọc lắp đặt: không quá 5 °;

8)Không có nhiễu điện từ mạnh và rung động mạnh.

Kích thước sản phẩm

Lưu ý: Kích thước, màu sắc và mức độ bảo vệ của tủ có thể được tùy chỉnh theo yêu cầu của người dùng.
