Thiết bị chuyển mạch điện áp thấp GDF

Tổng quan

Công tắc phân vùng cố định điện áp thấp loại GDF

thiết bị (sau đây được gọi là "đơn giản hóa")

Cân lắp đặt) là của công ty chúng tôi

Thiết bị công tắc cố định GCS

Trên cơ sở các yêu cầu đặc biệt của

Sơ đồ phân phối điện của người dùng

Sự phát triển và phát triển của khả năng ứng dụng kỹ thuật có thiết bị công tắc điện áp thấp ngang tiên tiến trong nước. Thiết bị này áp dụng AC 50 ~ 60HZ, điện áp định mức 660V và các hệ thống dưới đây, được sử dụng để tạo điện, truyền tải, chuyển đổi điện và điện Điều khiển chung của thiết bị có thể tiêu thụ. Thiết bị đã thông qua nhà nước Kiểm tra loại của trung tâm giám sát, kiểm tra và thử nghiệm chất lượng thiết bị điều khiển điện tử điện áp thấp 5000A có công suất sản xuất lớn về thử nghiệm hồ quang lỗi nội bộ và đánh giá tỉnh.

Thông số kỹ thuật

Thiết bị tuân thủ IEC60439-1, GB7251.1-2005 "Thiết bị công tắc và thiết bị điều khiển điện áp thấp", JB / T9661 - 1999 "Thiết bị công tắc chiết xuất điện áp thấp" và GB / T9466 "Phương pháp thử nghiệm cơ bản cho thiết bị công tắc điện áp thấp" và IEC1641 "Quy tắc thử nghiệm thiết bị công tắc và thiết bị điều khiển điện áp thấp đóng trong trường hợp hồ quang do lỗi nội bộ gây ra". Các thông số kỹ thuật của nó là:

Đặc điểm Hiệu suất

Khung cơ bản của thiết bị là một cấu trúc lắp ráp kết hợp, Lắp ráp với các hồ sơ tiêu chuẩn, và vật liệu khung được xử lý và lắp ráp từ các tấm cán nguội.

Các tính năng cấu trúc:

Các nhà sản xuất Các bộ phận cơ bản của khung là 8MF Các hồ sơ cán lạnh, và cả hai các mặt của các hồ sơ có lỗ gắn với mô-đun của 20mm và 100mm tương ứng, làm cho lắp ráp khung linh hoạt và thuận tiện.

Khung được chia thành buồng đơn vị chức năng, buồng xe buýt ngang và buồng cáp, và các buồng được tách ra bởi các tấm thép. Bản thân các đơn vị chức năng cũng được cô lập với nhau, hạn chế phạm vi tác động của tai nạn. Và tấm nắp trên cùng có thể được mở ra để tạo điều kiện cho việc lắp đặt các thanh bus ngang.

Cửa của các đơn vị chức năng được trang bị các cơ chế đan xen cơ học, giúp cải thiện sự an toàn chống điện sốc.

Tất cả các thành phần điện được cố định trong đơn vị chức năng, trong khi các thành phần chính (ngắt mạch) được kéo ra hoặc cắm vào, dễ duy trì và đại tu.

Khi nào Độ sâu của tủ phù hợp với các GCS -0.4 điện áp thấp kéo ra thiết bị công tắc, nó có thể được gắn chéo và sử dụng.

loại

Theo cách sử dụng, nó có thể được chia thành trung tâm phân phối điện (tủ PC) và điện trung tâm điều khiển động cơ (MCC tủ); theo cài đặt phương pháp, nó được chia thành hai loại: tách tường và lắp đặt tường; theo hoạt động, nó được chia thành hoạt động một mặt và hoạt động hai mặt; theo hình thức cấu trúc, Có hai loại ổ cắm bên và ổ cắm phía sau

Phân vùng tủ

Trung tâm phân phối điện (PC)

Tủ PC được chia thành bốn ngăn:

Phương busbar ngang: ở trên cùng của tủ

Phương tiện đơn vị chức năng: ở phía bên phải phía trước tủ Khoang cáp: ở phía sau của tủ

Kênh giải nén: phía trước của khoang busbar

GDF Fixed Partition Switchgear là một Phương pháp tách 3b, chủ yếu được phản ánh trong ngăn thành phần chính, trung học thành phần Khoang và cáp và xe buýt kết nối khoang là tất cả các không gian chức năng riêng biệt. Phòng thành phần chính và thứ cấp nằm ở phía trước tủ, cáp ngăn nằm phía sau tủ, ngăn busbar nằm ở phía trên cùng của tủ và giữa bên tủ, và kênh tản nhiệt chuyên nghiệp và giảm áp đặt ở Phía trước của ngăn busbar.

Các biện pháp chính để đạt được 3b tách:

a. một. Mỗi khoang đơn vị chức năng được đóng kín riêng lẻ;

B. Khoang xe buýt ngang được tách bằng tấm kim loại giữa khoang đơn vị chức năng và khoang cáp;

C. Khoang của yếu tố thứ cấp và khoang của yếu tố chính được tách ra bởi các tấm kim loại;

d. D. Phòng đơn vị chức năng và phòng busbar dọc và kênh giảm áp được tách bằng các tấm kim loại hoặc tấm cách nhiệt, và người hâm mộ lựa chọn vách ngăn giữa phòng đơn vị chức năng và kênh giảm áp được trang bị một van, khi hồ quang được kích hoạt trong phòng đơn vị chức năng, van được mở, và kênh giảm áp được mở, để hạn chế hồ quang đến ngăn chức năng hoặc vị trí nơi hồ quang xảy ra, để đảm bảo Khi một đơn vị thất bại, hồ cung sẽ không mở rộng để ảnh hưởng đến các đơn vị khác. các đơn vị.

e. E. Các phòng đơn vị chức năng được tách ra bằng các tấm kim loại.

Hệ thống Busbar

Các nhà sản xuất bus chính của tủ chuyển mạch được đặt trên đầu tủ và bus phân phối điện (dọc busbar) được lắp ráp trong một kênh dọc đóng, có thể ngăn ngừa xả do hồ quang và ngăn chặn tiếp xúc của con người.

Nội các được trang bị một độc lập PE PE Hệ thống nối đất và một dây dẫn trung tính N, được lắp đặt ở dưới cùng của tủ trong suốt thiết bị, và Mỗi mạch có thể được kết nối với mặt đất hoặc số không gần đó. Cấu trúc khung đều được đinh tán bằng các ốc vít tự khai thác, có tính năng cao độ tin cậy nền đất.

Các nhà sản xuất xe buýt trung tính và xe buýt bảo vệ trung tính được lắp đặt song song với phần dưới của khoang đơn vị chức năng và lắp đặt theo chiều dọc Trong phòng cáp, và Nếu dây N và dây PE PE được tách ra bằng cách điện, Dây N và dây PE PE được sử dụng riêng biệt, và nếu dây dẫn Giữa hai người bị cắt ngắn Nó đã sẵn sàng rồi Đường PE PE / N.

Bảo vệ hệ thống đất

Mạch bảo vệ của thiết bị bao gồm hai phần: một PE PE dây (hoặc PE PEN dây) cái đó được cài đặt riêng biệt và chạy qua toàn bộ chiều dài của sự sắp xếp và một phần cấu trúc dẫn điện.

Các bộ phận cấu trúc kim loại trong thiết bị, ngoại trừ cửa và tấm niêm phong của đồng hồ, được mạ kẽm, và kết nối của các bộ phận cấu trúc được thiết kế cẩn thận để nó có thể đi qua một dòng ngắn mạch nhất định.

Các đơn vị chức năng

Các phân vùng cố định MCC tủ có 4 đơn vị chức năng:

6E: Chiều cao 150 × Chiều rộng 600 × Chiều sâu 400 8E: Chiều cao 200 × Chiều rộng 600 × Chiều sâu 400 16E: Chiều cao 400 × Chiều rộng 600 × Độ sâu 400 24E: Chiều cao 600 × Chiều rộng 600 × Chiều sâu 400

Khối liên kết cơ học

Cơ chế hoạt động của mỗi đơn vị chức năng và bảng điều khiển cửa của phòng đơn vị được trang bị một cơ chế kết nối cơ học để đảm bảo rằng bảng điều khiển cửa không thể được mở ở trạng thái đóng, và cơ chế hoạt động trên bảng điều khiển cửa có thể được khóa để khóa bộ ngắt mạch ở vị trí đóng hoặc mở để ngăn chặn các tai nạn gây ra bởi hoạt động không vận hành.

sử dụng

Công tắc điện áp thấp cố định trong nước và nước ngoài Thiết bị chuyển mạch điện áp thấp cố định tách biệt loại GDF-0.4 được thiết kế và được phát triển bởi công ty chúng tôi Theo các kỹ thuật cấp độ và đặc điểm cấu trúc của các nội các 。Thích hợp với AC 50Hz (trong tiếng Anh), đánh giá làm việc Điện áp của 400V trong hệ thống như chiếu sáng điện, điện, làm việc hiện tại của 2500A và dưới đây Nó được sử dụng để sản xuất điện, truyền tải và phân phối hệ thống chuyển đổi năng lượng và kiểm soát bảo vệ.

Môi trường sử dụng

(1)Nhiệt độ không khí xung quanh không cao hơn 40 ° C và không thấp hơn -5 ° C. Các nhà sản xuất Nhiệt độ trung bình trong 24 giờ không cao hơn  35 °C.

(2)Độ cao không được vượt quá 2000m.

(3)Độ ẩm tương đối của không khí xung quanh không nên vượt quá 50% ở nhiệt độ 40 ° C, và Một độ ẩm tương đối lớn nên được phép ở nhiệt độ thấp hơn, chẳng hạn như 90% ở 20 °C.

(4)Độ nghiêng của thiết bị và bề mặt dọc không nên vượt quá 5% khi lắp đặt, và toàn bộ tủ nên tương đối phẳng.

(5)Thiết bị nên được lắp đặt ở nơi không có rung động dữ dội và sốc và nó không đủ để gây ra các thành phần điện bị bị ăn mòn.

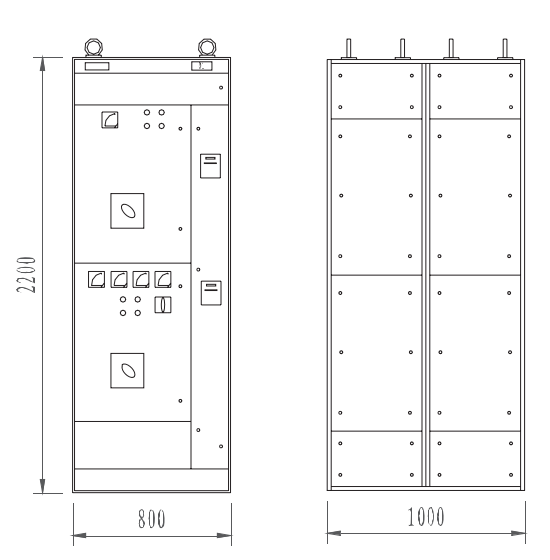

Hình 1 Busbar tủ và đầu vào tủ] loại kích thước phác thảo

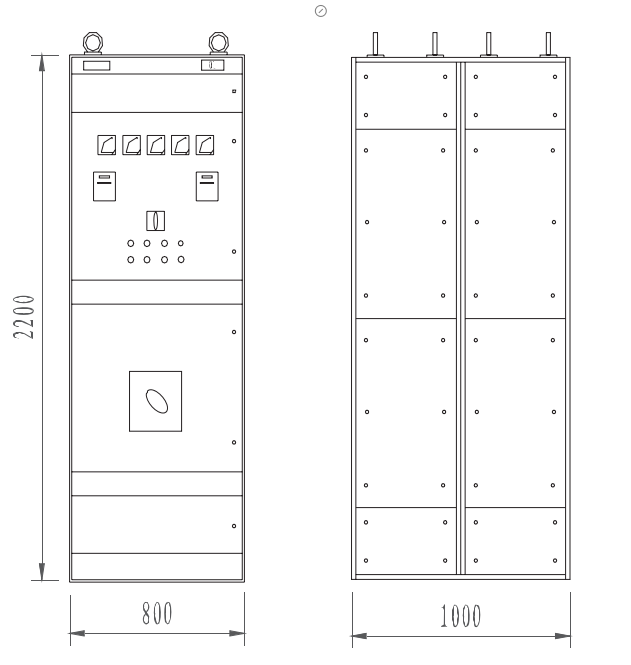

Hình 2 Kích thước của tủ đầu vào loại II

Hình 3 Kích thước tổng thể của tủ điều khiển và tủ tụ điện

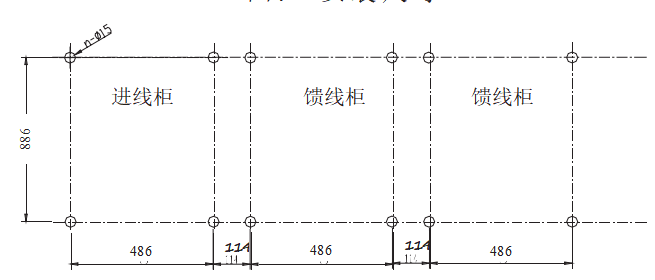

Chữ. 4 Kích thước lắp đặt

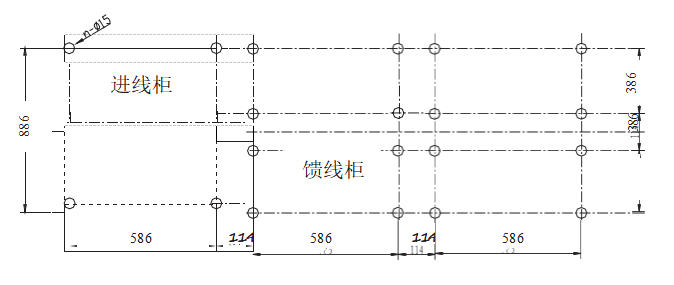

Hình 5 Kích thước lắp đặt của tủ dây
