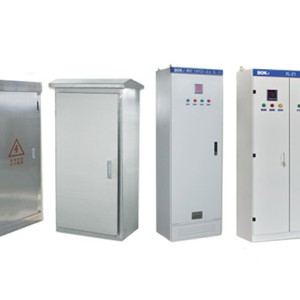

Tủ điện loạt XL-21

1. Giới thiệu

Hộp phân phối điện dòng XL-21 phù hợp cho các doanh nghiệp công nghiệp và khai thác mỏ, tần số AC 50Hz, điện áp dưới 500V 3 pha ba dây, 3 pha 4 dây hệ thống điện. Nó được sử dụng để phân phối năng lượng và ánh sáng. Sản phẩm này là một thiết bị trong nhà, được làm bằng tấm thép uốn và hàn, cửa tay phải đơn, tay cầm dao chuyển đổi hoạt động ở phần trên của cột phải trước hộp, cửa được trang bị dụng cụ đo, hoạt động và tín hiệu thiết bị điện, sau khi mở cửa, tất cả các thiết bị điện được phơi bày, dễ dàng để đại tu và bảo trì, các đường vào và thoát được vận hành bằng dây cáp, an toàn và đáng tin cậy.

Hộp phân phối điện XL-21 tuân thủ tiêu chuẩn GB7251 "Bàn công tắc điện áp thấp".

XL-21 -□

Hộp điều khiển X

L-power

21 - Số sê-ri thiết kế

□ - Số sơ đồ

2.Đặc điểm cấu trúc

1. Theo các yêu cầu của thiết kế mô hình sản phẩm công nghiệp hiện đại, phương pháp phần vàng được sử dụng để thiết kế hình dạng của tủ và kích thước phân chia của mỗi phần, để toàn bộ tủ đẹp và hào phóng, và có một cái nhìn mới.

2. Bản lề di chuyển của trục xoay của cửa tủ được kết nối với khung, rất dễ cài đặt và tháo rời. Một dải nhựa cao su hình núi được nhúng vào cạnh gấp của cửa, và chèn giữa cửa và khung khi cửa đóng

Có một nét nén nhất định, có thể ngăn chặn cửa va chạm trực tiếp với tủ, và đồng thời cải thiện mức độ bảo vệ của cửa.

3. Cửa dụng cụ được trang bị các thành phần điện được kết nối với khung với nhiều sợi dây đồng mềm. Các bộ phận lắp đặt trong tủ được kết nối bằng các ốc vít uốn cong giữa khung và toàn bộ tủ tạo thành một mạch bảo vệ nối đất hoàn chỉnh.

4. Lớp phủ trên cùng của tủ có thể được làm bằng sơn nướng polyester hình cam, có độ bám dính mạnh mẽ và kết cấu tốt. Toàn bộ tủ là tông màu mờ, tránh hiệu ứng chói và tạo ra một môi trường hình ảnh thoải mái hơn cho nhân viên làm nhiệm vụ.

5. Vỏ trên cùng của tủ có thể được tháo ra khi cần thiết, thuận tiện cho việc lắp ráp và điều chỉnh thanh bus chính tại chỗ, và bốn góc của đầu tủ được trang bị các vòng nâng để nâng và vận chuyển.

6. Mức độ bảo vệ của tủ là IP30, có thể được chọn giữa IP30 ~ IP40 theo yêu cầu của trang web cài đặt của người dùng.

3.Điều kiện sử dụng

1. Nhiệt độ môi trường -5 ~ 40 °C. Nhiệt độ trung bình trong 24 giờ không cao hơn 35 ° C.

2. Lắp đặt và sử dụng trong nhà, độ cao của trang web sử dụng không được vượt quá 2000m.

3.Độ ẩm tương đối của không khí xung quanh không nên vượt quá 50% ở nhiệt độ tối đa 40 ° C, và nó được cho phép ở nhiệt độ thấp hơn

Độ ẩm tương đối lớn, chẳng hạn như 20 °C ở 90%, nên được tính đến hiệu ứng ngưng tụ thỉnh thoảng do thay đổi nhiệt độ.

4.Độ nghiêng của thiết bị và bề mặt dọc không nên vượt quá 5 ° khi lắp đặt, và toàn bộ bộ tủ nên tương đối phẳng GBJ232-82.

5. Thiết bị nên được lắp đặt ở nơi không có rung động dữ dội và sốc, không có bụi và khí dẫn điện phá hủy cách điện và không đủ để ăn mòn các thành phần điện.

6. Khi người dùng có yêu cầu đặc biệt, họ có thể được đàm phán với nhà sản xuất để giải quyết chúng.

4. Cài đặt và sử dụng

Sau khi sản phẩm đến địa điểm nhận, trước tiên nên kiểm tra xem bao bì có còn nguyên vẹn và nguyên vẹn hay không, và các bộ phận liên quan nên được thông báo kịp thời để tìm ra nguyên nhân nếu tìm thấy sự cố.

1. Cài đặt sản phẩm

Việc lắp đặt sản phẩm nên được thực hiện theo sơ đồ lắp đặt, thép kênh nền tảng và bu lông được cung cấp bởi người dùng, và bề mặt khớp lap nên được sửa chữa và san bằng khi thanh bus chính được lắp đặt, xử lý sạch sẽ, tráng bằng thạch dầu trung tính hoặc các biện pháp khác, và sau đó buộc chặt bằng bu lông.

2. Sau khi sản phẩm được cài đặt, các mặt hàng sau đây cần được kiểm tra và thử nghiệm trước khi đưa vào hoạt động. a. một. Kiểm tra xem sơn trên cùng của tủ có rơi ra hay không, và liệu tủ có khô và sạch sẽ hay không.

B. Cho dù cơ chế hoạt động của các thành phần điện linh hoạt, không nên có tắc nghẽn hoặc lực hoạt động quá mức.

C. Việc bật / tắt của thiết bị điện chính có đáng tin cậy và chính xác hay không, và việc bật / tắt của tiếp xúc phụ trợ có đáng tin cậy và chính xác hay không. d. D. Cho dù tỷ lệ và cực của chỉ số công cụ và máy biến áp là chính xác.

e. E. Cho dù kết nối xe buýt là tốt, và liệu hỗ trợ cách nhiệt, các bộ phận lắp đặt và phụ kiện được cài đặt chắc chắn và đáng tin cậy.

f. F. Cho dù tiếp xúc phụ trợ đáp ứng các yêu cầu, liệu thông số kỹ thuật cốt lõi của cầu chì là chính xác, liệu giá trị cài đặt của rơle đáp ứng các yêu cầu thiết kế và liệu hành động có chính xác hay không.

g. Cho dù các tiếp xúc của mạch đáp ứng các yêu cầu của sơ đồ điện. H. H. Hệ thống mạch bảo vệ có đáp ứng các yêu cầu hay không.

Tôi. Tôi. Giá trị điện trở cách điện được đo bằng đồng hồ đo megaohm 500V không được nhỏ hơn 1 megaohm.

3. Phòng ngừa khi sử dụng

a. một. Sản phẩm này là một tủ phân phối điện áp thấp không được lắp đặt chống lại tường, hoạt động một mặt (mặt trước) và bảo trì cửa hai mặt.Đường bảo trì và cửa tủ của sản phẩm phải được nhập hoặc mở bởi các chuyên gia có trình độ để vận hành, kiểm tra và bảo trì.

B. Sau khi bộ ngắt mạch không khí được đóng và chia nhiều lần, nó sẽ gây bỏng cục bộ cho tiếp xúc chính và sản xuất các chất carbon, do đó điện trở tiếp xúc tăng lên, và bộ ngắt mạch không khí nên được bảo trì thường xuyên và đại tu theo hướng dẫn sử dụng của nó.
