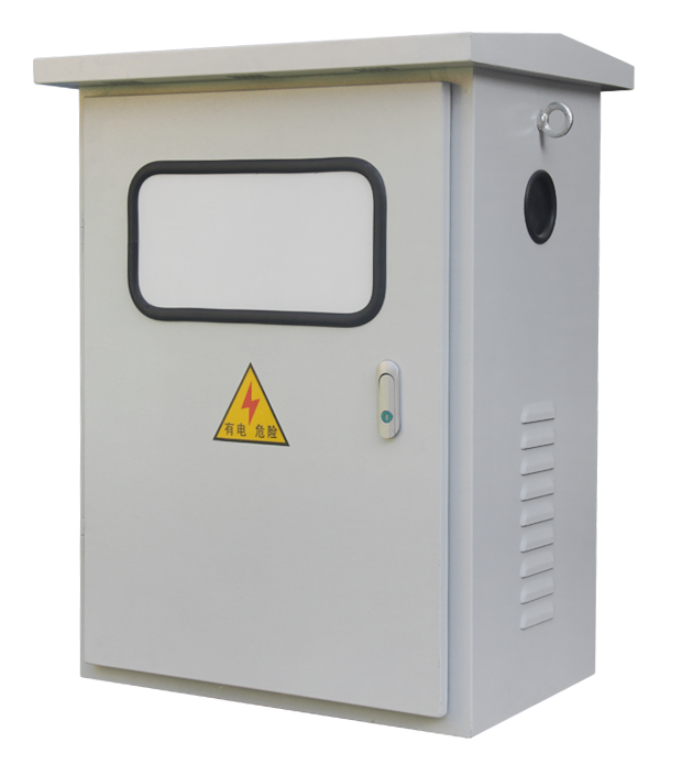

Hộp phân phối điện áp thấp JXF

1. Khung của thiết bị chuyển mạch điện áp thấp JXF là một cấu trúc kết hợp, và bộ xương cơ bản được lắp ráp từ thép hình chữ C. Tất cả các bộ phận cấu trúc của giá tủ được mạ kẽm, và được kết nối chặt chẽ với giá tủ cơ bản bằng các ốc vít khóa tự khai thác hoặc bu lông lục giác lớp 8,8, cộng với các cửa, vách ngăn, khung lắp đặt và các đơn vị chức năng busbar tương ứng với các thay đổi sơ đồ để lắp ráp một tủ công tắc hoàn chỉnh. Kích thước bên trong, các bộ phận và kích thước khoang của thiết bị chuyển mạch đều được điều chế (E = 25mm).

2. Mỗi tủ của thiết bị chuyển mạch điện áp thấp kết hợp loại JXF được chia thành ba phòng, cụ thể là phòng busbar ngang (ở phía sau của tủ), buồng ngăn kéo (ở phía trước của tủ) và phòng cáp (ở phần dưới của tủ hoặc ở phía bên phải của mặt trước của tủ). Các buồng được tách ra với nhau bằng các tấm thép hoặc các tấm chức năng nhựa chống cháy cường độ cao, và có các tấm kim loại có lỗ thông gió giữa các ngăn kéo trên và dưới để ngăn chặn hiệu quả các tai nạn gây ra bởi hồ quang bay của yếu tố chuyển mạch hoặc ngắn mạch giữa xe buýt và các đường khác.

3. Thiết kế cấu trúc của thiết bị chuyển mạch điện áp thấp JXF có thể đáp ứng các yêu cầu của các sơ đồ đường vào và cắm khác nhau: lên và ra, lên và ra, xuống và ra, và xuống và ra.

4. Thiết kế nhỏ gọn: chứa nhiều đơn vị chức năng hơn trong không gian nhỏ hơn

5. Các bộ phận cấu trúc rất linh hoạt và linh hoạt, với E = 25mm làm mô đun, và cấu trúc và đơn vị chiết xuất có thể được kết hợp tùy ý để đáp ứng nhu cầu thiết kế hệ thống

6. Xe buýt được bảo vệ bởi một tấm chức năng nhựa chống cháy cường độ cao và độ cách nhiệt cao, có hiệu suất chống lỗi hồ quang và làm cho hoạt động và bảo trì an toàn và đáng tin cậy

7. Cơ chế kết nối cơ học của các kích thước khác nhau của ngăn kéo đáp ứng các quy định tiêu chuẩn, và có ba vị trí rõ ràng của kết nối, thử nghiệm và tách, an toàn và đáng tin cậy.

8. Thiết kế mô đun tiêu chuẩn: nó có thể được bao gồm các đơn vị tiêu chuẩn như bảo vệ, vận hành, chuyển đổi, điều khiển, điều chỉnh, đo lường và chỉ định, và có thể được lắp ráp tùy ý theo yêu cầu.

9. Việc sử dụng nhựa kỹ thuật chống cháy cường độ cao tăng cường hiệu quả hiệu suất bảo vệ và an toàn.

10. Mức độ tổng quát hóa, tiêu chuẩn hóa và lắp ráp dễ dàng. Với sự đảm bảo chất lượng đáng tin cậy.

11. Tủ có thể chọn các mức bảo vệ khác nhau theo các yêu cầu khác nhau của môi trường làm việc.

12. Bảo vệ thiết bị liên tục và độ tin cậy

1. Phạm vi ứng dụng

Sản phẩm này thích hợp để sử dụng trong các mạch có tần số AC 50HZ và điện áp hoạt động định mức 500V trở xuống. Theo các yêu cầu đặc biệt, mức bảo vệ có thể đạt IP5 với các lỗ knock-out, và đường dẫn vào nhiều ống có thể dự trữ các tấm lỗ mở lắp đặt trực tiếp, với dòng điện tối đa lên đến 400A, đặc biệt thích hợp cho người dùng khách sạn công nghiệp và khai thác mỏ để đo và tạo hộp, và bảo vệ vỏ sản phẩm là IP53.

Sản phẩm tuân thủ: IEC60439.1 - 1993 "Thiết bị điều khiển thiết bị chuyển mạch điện áp thấp" GB7251.1 - 2005 "Thiết bị điều khiển thiết bị chuyển mạch điện áp thấp".

2. Mô hình và ý nghĩa

 Sơ đồ cấu trúc của Các JX F □□□/□□ và ý nghĩa của mỗi phần được giải thích, bao gồm "JX là viết tắt của hộp điều khiển gắn trên tường; F cho loại bảo vệ; Mã bản lề: 1- chỉ ra bản lề tối, 2- chỉ ra bản lề mở; H - chiều cao tủ; W - chiều rộng tủ; D - chiều sâu hộp; Phương pháp cài đặt: R che giấu, M phơi bày, W ngoài trời"

JX F (JX F) □□□/□□

Phương pháp cài đặt: R che giấu, M phơi bày, W ngoài trời

Độ sâu tủ (D)

Chiều rộng tủ (W)

Chiều cao tủ (H)

Mã bản lề: 1 - Chỉ ra bản lề ẩn

2 - chỉ ra một bản lề mở

- Chỉ ra một loại bảo vệ

Hộp điều khiển treo tường

3.Điều kiện môi trường sử dụng

1. Nhiệt độ: Nhiệt độ không khí xung quanh không vượt quá 40 °C, và giới hạn thấp hơn của nhiệt độ không khí xung quanh là -50 °C.

2. Nhiệt độ: Độ ẩm tương đối của không khí không vượt quá 50% ở nhiệt độ tối đa. 40 °C, và độ ẩm tương đối cao hơn có thể được cho phép ở nhiệt độ thấp hơn, chẳng hạn như lên đến 90% ở 10 °C.

3.Độ cao: Độ cao của địa điểm lắp đặt không vượt quá 2000m.

4. Loại lắp đặt: Lớp II.

5. Mức độ ô nhiễm: Cấp độ 3.

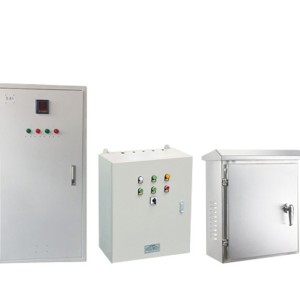

4.Đặc điểm cấu trúc

Cấu trúc được hàn bằng các tấm thép mỏng, dụng cụ đo, chỉ số nút và công tắc điều khiển, vv Nó có thể được lắp đặt trên cửa. Các thiết bị điện khác như tiếp xúc, bộ ngắt điện, các khối đầu cuối, vv nên được lắp đặt

Trên giá đỡ bên trong hộp. Có các lỗ knock-down trên các bức tường trên và dưới của vỏ hộp, thuận tiện cho việc lắp đặt các thông số kỹ thuật khác nhau của đường ống điện và cáp

5. Thông số kỹ thuật chính

6. Hình dạng và kích thước cài đặt

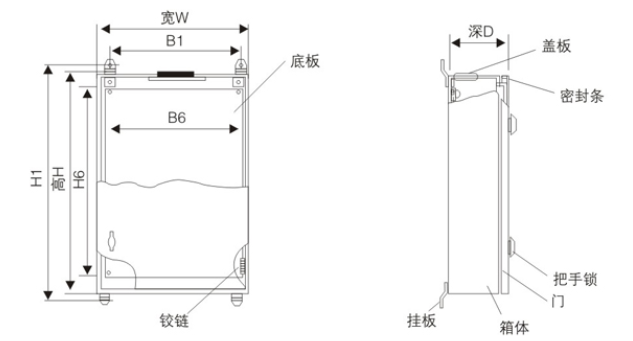

Sơ đồ sơ đồ cài đặt phác thảo

7. Thông số kỹ thuật chính
