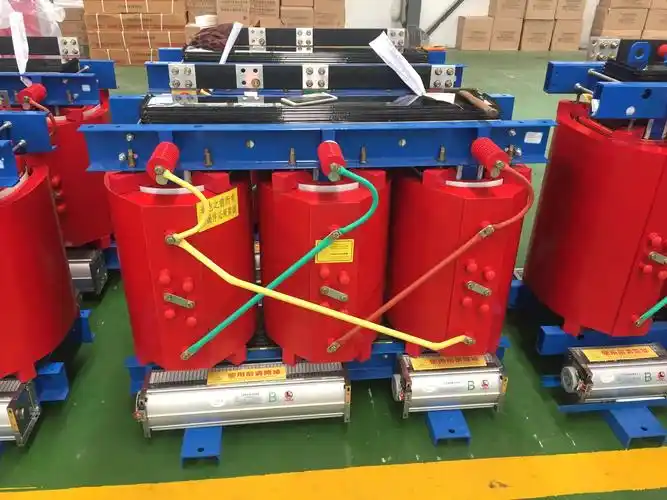

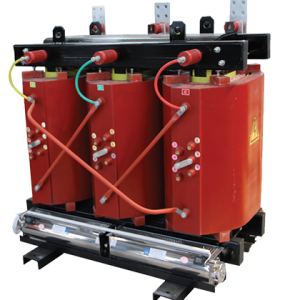

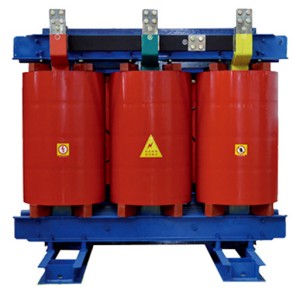

Máy biến áp: SC (B) 12\14 máy biến áp loại khô

1.Điều kiện môi trường sử dụng sản phẩm

1.1 Nhiệt độ môi trường xung quanh: giới hạn trên 40 ° C, giới hạn dưới -25 ° C (trong nhà);

1.2Độ cao không vượt quá 1000m;

1.3Độ ẩm tương đối: trung bình hàng ngày không lớn hơn 95%, và trung bình hàng tháng không lớn hơn 90%;

1.4 Cường độ của trận động đất không vượt quá 8 độ;

1.5 Không có lửa, nguy cơ nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và nơi rung động dữ dội.

2. Dữ liệu kỹ thuật chính của máy biến áp:

Để biết chi tiết, vui lòng tham khảo "Báo cáo kiểm tra sản phẩm"

3. Kiểm tra trước khi sử dụng máy biến áp

3.1 Sau khi vận chuyển đường dài, máy biến áp nên được kiểm tra xem cách điện giữa vít ách, kẹp và lõi có tốt hay không, liệu lõi có nối đất nhiều điểm hay không, liệu các ốc vít có lỏng lẻo hay không, liệu khoảng cách cách điện giữa mỗi phần của dây dẫn có đáp ứng các yêu cầu hay không và liệu dây dẫn có bị hư hỏng hay không.

3.2 Máy biến áp phải được kiểm tra xem tất cả dữ liệu có đáp ứng các yêu cầu trước khi đưa vào hoạt động hay không.

4. Hoạt động máy biến áp

4.1 Chuẩn bị trước khi vận hành máy biến áp:

Trước khi máy biến áp được đưa vào hoạt động, hãy kiểm tra dữ liệu bảng tên và liệu điện áp bảng tên và điện áp đường có khớp hay không; Kiểm tra xem thiết bị nối đất máy biến áp có tốt hay không; Cho dù cách điện máy biến áp có đủ điều kiện, v.v., sau khi kiểm tra mọi thứ đáp ứng các yêu cầu, máy biến áp có thể được đưa vào hoạt động.

4.2 Tiêu chuẩn vận hành:

(1)Nhiệt độ tăng cho phép: Khi máy biến áp đang chạy, trong điều kiện bình thường, nó không được vượt quá nhiệt độ cho phép bởi vật liệu cách nhiệt. (See"Báo cáo kiểm tra sản phẩm" cho lớp cách nhiệt)

(2)Tải cho phép: Khi máy biến áp đang chịu tải, nó nóng lên do mất đồng và mất sắt, tải trọng càng lớn, nhiệt càng nhiều, tăng nhiệt độ càng cao, khi tải máy biến áp đủ lớn, máy biến áp có thể vượt quá mức tăng nhiệt cho phép, vì vậy rất dễ làm hỏng cách nhiệt, vì lý do này, hoạt động máy biến áp, có một tải liên tục và ổn định cho phép, đó là, khi máy biến áp đang chạy, nó thường được yêu cầu không vượt quá giá trị định mức được chỉ định trong bảng tên.

(3)Cho phép thay đổi điện áp: Điện áp áp dụng cho máy biến áp trong quá trình vận hành có thể bằng hoặc ít hơn điện áp định mức của máy biến áp, do sự bão hòa của lõi máy biến áp sau khi từ hóa, ngay cả khi một quá áp nhỏ được áp dụng cho máy biến áp, nó sẽ gây ra sự gia tăng lớn trong cảm ứng từ không đồng đều. Càng lớn cảm ứng từ trong máy biến áp, càng cao điện áp hài hòa, lớn hơn không tải dòng, cao hơn không tải dòng, sắc nét biến dạng của sóng điện áp, mà là đặc biệt nguy hiểm cho máy biến áp cao hơn. Theo những điều trên, nó được quy định rằng điện áp áp dụng của máy biến áp nói chung không được vượt quá 105% giá trị định mức của đầu nối vòi và dòng điện ở phía thứ cấp của máy biến áp không được lớn hơn giá trị định mức.

(4)Giá trị cho phép của điện trở cách điện: Thông thường sử dụng đồng hồ đo megaohm 1000-2500 volt để đo giá trị điện trở cách điện. Phương pháp cơ bản để đo trạng thái cách điện của máy biến áp là so sánh giá trị điện trở cách điện được đo trong quá trình vận hành với dữ liệu ban đầu được xác định trước khi vận hành. Khi đo, trong cùng điều kiện độ ẩm môi trường xung quanh, nếu cách nhiệt

Một sự sụt giảm mạnh trong kháng cự đến 50% hoặc ít hơn giá trị ban đầu được coi là không phù hợp.

5. Bảo trì, kiểm tra, phân tích lỗi máy biến áp

5.1 Bảo trì các máy biến áp

Tải của máy biến áp nên được giám sát theo đồng hồ đo điện áp, đồng hồ đo điện áp, vv Máy biến áp lắp đặt trong trạm biến áp nơi thường có nhân viên trực tuyến nên giám sát hoạt động của máy biến áp theo dụng cụ trên bảng điều khiển và đọc nó mỗi giờ

Khi đồng hồ đo không ở trong phòng điều khiển, nó nên được ghi lại ít nhất hai lần mỗi ca. Ngoài ra, việc điều chỉnh tải phải được thực hiện.Đối với máy biến áp phân phối, tải ba pha của chúng nên được đo ở tải lớn và nếu tìm thấy sự mất cân bằng, nó nên được phân phối lại.

Ngoài việc theo dõi tải, sự gia tăng nhiệt độ cũng phải được theo dõi. Nhiệt kế được lắp đặt trên bảng điều khiển cũng nên được ghi lại ít nhất hai lần mỗi ca.

5.2 Kiểm tra máy biến áp:

(1)Thời gian kiểm tra: Trạm biến áp có nhân viên thường xuyên trực nên kiểm tra máy biến áp ít nhất một lần một ngày.

(2)Nội dung kiểm tra:

Kiểm tra bên ngoài: liệu bản chất của âm thanh máy biến áp có "ngập" lớn hay không và liệu có một giai điệu mới hay không; liệu có hiện tượng bất thường trong cáp và thanh bus; tăng nhiệt độ máy biến áp, v.v.

5.3 Phân tích lỗi của máy biến áp

(1)Giảm cách điện: Trong quá trình hoạt động của máy biến áp, thường có một hiện tượng giảm cách điện. Tính năng cơ bản nhất của giảm cách nhiệt là điện trở cách nhiệt giảm, dẫn đến sự gia tăng dòng rò rỉ, tạo nhiệt nghiêm trọng và tăng nhiệt độ trong quá trình hoạt động, điều này thúc đẩy thêm lão hóa cách nhiệt. hoặc tiếp tục, hậu quả rất nghiêm trọng, và một trong những lý do cho sự sụt giảm cách nhiệt là độ ẩm cách nhiệt; Lý do thứ hai là lão hóa cách nhiệt.

(2)Tăng nhiệt độ quá mức: Biểu tượng rõ ràng nhất của sự gia tăng nhiệt độ quá mức là con trỏ đồng hồ đo vượt quá giới hạn đã xác định trước, máy biến áp nóng lên, và trong trường hợp nghiêm trọng, thiết bị bảo vệ hoạt động và cắt mạch. Nguyên nhân của sự tăng nhiệt độ là:

aDòng điện quá mức, tải quá mức, vượt quá giới hạn cho phép của máy biến áp: máy biến áp kết nối Y / Y0-12, quá nóng cũng sẽ xảy ra khi tải ba pha không cân bằng. Máy biến áp có thể bị ngắt kết nối, chẳng hạn như khi dây điện đến bên ngoài

Nếu pha bị phá vỡ, sẽ có sự tuần hoàn thông qua cuộn dây bên trong, và quá tải cục bộ sẽ xảy ra. Bu lông kẹp của máy biến áp bị lỏng lẻo (vấn đề này dễ xảy ra khi máy biến áp bị rung). Từ trở tăng, tải phản ứng tăng, và quá dòng xảy ra khi cùng một tải công suất cũng có mặt. Kết nối ngược của cuộn dây gây ra tiềm năng không đủ trong quá trình vận hành, dẫn đến quá dòng, và quá dòng cũng sẽ xảy ra khi máy biến áp được tải.

b Thông gió kém: bụi trên bề mặt máy biến áp, đường ống không khí bị chặn, nhiệt độ môi trường tăng, vv.

c Hư hỏng bên trong máy biến áp, chẳng hạn như tổn thương cuộn dây, ngắn mạch, vv.

(3)Âm thanh không bình thường: Khi máy biến áp đang chạy bình thường, nó phát ra một âm thanh ầm ầm liên tục và đối xứng, và âm thanh của mỗi loại máy biến áp là khác nhau, và máy biến áp lớn, và âm thanh sẽ lớn. Một số lõi máy biến áp không được xếp chồng lên nhau, nhưng trước tiên được xếp chồng lên nhau thành một mảnh và sau đó được ép bằng bu lông, vì vậy âm thanh đặc biệt lớn trong quá trình hoạt động, nhưng âm thanh này không thay đổi mỗi lần, không ảnh hưởng đến hoạt động bình thường. Khi âm thanh tăng lên trong quá trình hoạt động, một là để kiểm tra xem điện áp áp dụng có quá cao hay không, và cái kia là để kiểm tra xem lõi có quá lỏng lẻo hay không, nếu nó quá lỏng lẻo, nó phải được kẹp.

Khi máy biến áp tạo ra âm thanh "squeak", nó có nghĩa là có flashover, và phần sắc nét của phần kim loại của máy biến áp phải được kiểm tra để xem nó có nguội không.

Khi máy biến áp có âm thanh "beep", nó có nghĩa là có hiện tượng hỏng, có thể xảy ra giữa cuộn dây hoặc lõi và kẹp.

(4)Thiết bị biến áp tự động ngã: Tại thời điểm này, kiểm tra xem có ngắn mạch, quá tải và lỗi đường thứ cấp bên ngoài hay không, nếu nguyên nhân của lỗi không phải là bên ngoài, điện trở cách điện cần phải được kiểm tra.

(5)Sử dụng các phương pháp thử nghiệm để kiểm tra lỗi: Nhiều lỗi không thể được đánh giá chính xác bằng kiểm tra trực quan bên ngoài, chẳng hạn như ngắn mạch liên lần, xả hoặc hỏng cuộn dây bên trong, cuộn dây bên trong và cuộn dây bên ngoài bị hỏng cách nhiệt, vv, mà phải được kết hợp với kiểm tra trực quan để đo thử để đánh giá nhanh chóng và chính xác bản chất và vị trí của lỗi (xem Bảng 1 để biết chi tiết). Phân tích các lỗi máy biến áp được hiển thị trong Bảng 2.

Bảng 1: Các mục thử nghiệm và phương pháp kiểm tra lỗi máy biến áp

Bảng 2: Phân tích lỗi máy biến áp
