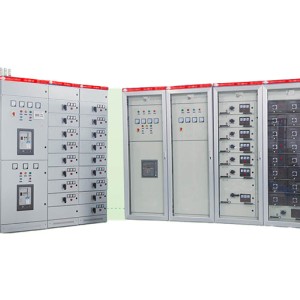

Thiết bị chuyển mạch điện áp thấp GCK

Chiết xuất loạt kết hợp điện áp thấp thiết bị chuyển mạch (sau đây được gọi là thiết bị chuyển mạch). Nó thích hợp cho A.C 50 ~ 60HZ, điện áp làm việc định mức A.C 380V., điện áp cách điện định mức 660V., 1600KV.A. và dưới Hệ thống điện của máy biến áp phân phối được sử dụng làm phân phối điện, điện, chiếu sáng, bù điện phản ứng, trung tâm điều khiển động cơ và một hệ thống lai của sơ đồ cố định và chiết xuất được thiết kế trong tủ tiêu chuẩn để đáp ứng các nhu cầu khác nhau của đa số người dùng.

2 Điều kiện sử dụng

2 / 2 / 2. 1. Nhiệt độ không khí xung quanh không cao hơn 40 ° C, và nhiệt độ trung bình trong vòng 24 giờ không cao hơn 35 ° C và không thấp hơn -5 ° C;

2 / 2 / 2. 2. Không khí trong sạch, độ ẩm tương đối không vượt quá 50% ở nhiệt độ tối đa 40 ° C, và độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn, chẳng hạn như 90% ở 20 ° C;

2 / 2 / 2. 3. Những nơi không có lửa, nguy cơ nổ, bụi nghiêm trọng, ăn mòn hóa học và rung động dữ dội;

2 / 2 / 2. 4.Độ cao không vượt quá 2000m;

2 / 2 / 2. 5 Thiết bị chuyển mạch phù hợp để vận chuyển và lưu trữ ở nhiệt độ sau, -25 ° C ~ 55 ° C, và không quá 70 ° C trong một khoảng thời gian ngắn (không quá 24 h);

2 / 2 / 2. 6 Nếu các điều kiện sử dụng trên không thể được đáp ứng, người dùng và nhà sản xuất sẽ đàm phán và giải quyết vấn đề.

3 Đặc điểm cấu trúc

Khung cơ bản của thiết bị chuyển mạch là một cấu trúc lắp ráp kết hợp, tất cả đều được buộc và kết nối bằng ốc vít, cộng với cửa, vách ngăn, hỗ trợ và thanh bus, ngăn kéo và các thành phần điện để tạo thành một thiết bị chuyển mạch hoàn chỉnh với các đặc điểm sau::

3 / 3 / 3. 1. Kích thước bên ngoài của khung và các bộ phận và kích thước của lỗ được thay đổi theo mô-đun E = 20mm;

3 / 3 / 3. 2 Bởi vì tất cả các bộ phận cấu trúc của khung được buộc chặt và kết nối bằng ốc vít, tránh biến dạng hàn và căng thẳng, cải thiện độ chính xác, có tính linh hoạt mạnh mẽ, khả năng áp dụng tốt và có sức mạnh cơ học lớn, nó đáp ứng đầy đủ các yêu cầu hiệu suất khác nhau và thay đổi của thiết bị công tắc;

3 / 3 / 3. 3 Trong sơ đồ MCC, thiết bị công tắc được chia thành ba khu vực (phòng), khu vực busbar, khu vực thiết bị điện và khu vực cáp, và ba khu vực được tách bằng các tấm thép để đảm bảo hoạt động bình thường của đường dây và ngăn chặn hiệu quả sự mở rộng của lỗi.

3 / 3 / 3. 4 Trong giải pháp PC, cơ chế thủ công của bộ ngắt mạch A.H và ME nhô ra khỏi cửa, và không cần phải mở bảng điều khiển cửa khi vận hành bằng tay, an toàn và thuận tiện;

3 / 3 / 3. 5 Trong sơ đồ cố định, nghĩa là, các đặc điểm của sơ đồ cố định như sự đơn giản, tính thực tế và chi phí thấp được giữ lại, và nó có hình dạng tương tự như ngăn kéo, và bên trong của nó cũng được chia thành khu vực đường xe buýt, khu vực thiết bị điện và khu vực cáp, và ba khu vực cũng được tách ra bởi các tấm thép hoặc tấm cách điện, an toàn và đáng tin cậy, và là thiết bị lý tưởng để thay thế các sản phẩm cố định cũ tại Trung Quốc.

3 / 3 / 3. 6 ngăn kéo tủ MCC có bốn kích thước tiêu chuẩn, chúng là 200, 300, 400, 600, cấu trúc nhẹ, lắp ráp dễ dàng, độ chính xác kích thước cao, có thể thay đổi với các yêu cầu thiết kế và người dùng, các đơn vị ngăn kéo có khả năng hoán đổi tốt, và có vị trí làm việc và vị trí tách, tay cầm có thể được khóa bằng một ổ khóa, ở vị trí ngắt kết nối được chỉ định;

3 / 3 / 3. 7 Thiết bị công tắc được thiết kế cho hai loại cung cấp điện và tiêu thụ của hệ thống phân phối ba pha bốn dây và ba pha năm dây, dây bus trung lập N và dây PE bus nối đất bảo vệ được lắp đặt ở phía dưới của tủ, và đầu cắm được kết nối với một thanh bus, để người dùng có thể kết nối cáp rất thuận tiện.

3 / 3 / 3. 8 Để đảm bảo sự liên tục đáng tin cậy của việc nối đất, tất cả các thành phần chung như đường ray ngăn kéo trong tủ được mạ kẽm;

3 / 3 / 3. 9 Không làm giảm mức độ bảo vệ của vỏ, phía trên của tủ công tắc được trang bị một nắp lưới thông gió tự nhiên.

Nói tóm lại, thiết bị chuyển mạch thông qua một mô phỏng của cấu trúc tủ và giá đỡ tiên tiến nước ngoài, với độ bền cơ học cao và mức độ tiêu chuẩn hóa cao, và tuân thủ tổng thể các tiêu chuẩn quốc tế IEC439 và tiêu chuẩn quốc gia GB7251, và mức độ bảo vệ của nó đáp ứng IP3X trong GB4208, tương đương với IP30 IP30 trong IEC529.

4 Cần chú ý đặc biệt đến các tình huống sau đây trong thiết kế và lựa chọn sản phẩm

4 / 4 /. 1 Tổng chiều cao của sản phẩm là 2200mm, trên cùng là thanh bus, phần giữa là chiều cao lắp đặt của các thành phần điện, cao nhất là 1800mm và phần dưới cùng của sơ đồ cố định nên được trừ đi 200mm, tối đa là 1600mm (ngoại trừ sơ đồ được đưa ra 1800mm).

4 / 4 /. 2 Có 4 loại chiều rộng tủ: 400, 600, 800, 1000, trong sơ đồ cố định nên chú ý đến việc chiều rộng tủ có giống nhau hay không khi các sơ đồ khác nhau được chọn trong một tủ, các sơ đồ chiều rộng tủ khác nhau không thể được kết hợp trong một tủ, trừ khi sơ đồ hẹp hơn được phép kết hợp trong một tủ rộng hơn, trong sơ đồ ngăn kéo ngoại trừ A.H, ME, DWX15 chuyển đổi chương trình, những người khác là 600mm, chiều rộng không thể được kết hợp với các chương trình chiều rộng khác nhau.

4 / 4 /.Độ sâu của 3 tủ là 800mm, nhưng khi các đường trên và đi đều là 1000mm, ngoại trừ các tủ đến.

4 / 4 /. 4 Có giới hạn công suất khác nhau trong mỗi chương trình tiêu chuẩn. Sau khi kết hợp mỗi sơ đồ tủ, cần phải đánh dấu số dự án, mô hình và thông số kỹ thuật của các thành phần điện, loại hoạt động của công tắc và sơ đồ kết hợp của thiết bị công tắc, trong sơ đồ mạch đơn tiêu chuẩn, công tắc được trang bị kết nối cơ học, do đó công tắc chỉ có thể mở bảng điều khiển cửa khi bị ngắt kết nối, nên chú ý đặc biệt đến việc lựa chọn mô hình công tắc trong thiết kế và lựa chọn để đảm bảo các yêu cầu hiệu suất của thiết bị phân phối điện tổng thể.

5 Thông số kỹ thuật (xem Bảng 1)

Thông số kỹ thuật của thiết bị chuyển mạch (Bảng 1)

6. Kích thước

Hình 1 Kích thước tổng thể của tủ busbar và tủ đầu vào I

Chữ. 2 Kích thước phác thảo của tủ đầu vào loại II

Hình 3 Kích thước tổng thể của tủ điều khiển và tủ tụ điện

7. Kích thước gắn kết

Hình 4 Kích thước lắp đặt A.: tủ đầu vào B: tủ nạp

Hình 5 Kích thước lắp đặt của tủ chuỗi A.: tủ đầu vào B: tủ nạp
