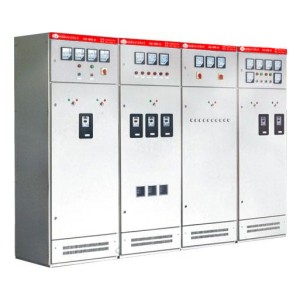

Thiết bị chuyển mạch điện áp thấp GGD

Tủ phân phối điện áp thấp GGD A.C là một loại tủ phân phối điện áp thấp mới được thiết kế theo yêu cầu của cấp trên của B. Bộ Năng lượng, phần lớn người sử dụng điện và các bộ phận thiết kế, phù hợp với các nguyên tắc an toàn, kinh tế, hợp lý và độ tin cậy. Phương pháp đầu vào bao gồm các mặt trên và dưới, bên trái, giữa, bên phải và phía sau của tủ để đáp ứng nhu cầu thực tế của các dự án khác nhau cho các đường đến khác nhau.Đồng thời, một vị trí cố định được để lại trong tủ để cài đặt hộp bảo vệ cơ điện tự động cho các nhà máy điện và người dùng đặc biệt. Sản phẩm có các đặc điểm của khả năng phân đoạn cao, ổn định động và nhiệt tốt, sơ đồ điện linh hoạt, kết hợp thuận tiện, nối tiếp mạnh mẽ và tính thực tế, cấu trúc mới và mức bảo vệ cao, và có thể được sử dụng làm sản phẩm nâng cấp cho các bộ thiết bị công tắc hoàn chỉnh điện áp thấp.

Tủ phân phối điện áp thấp GGD A.C tuân thủ tiêu chuẩn IEC439 "thiết bị điều khiển và thiết bị điều khiển điện áp thấp", GB. B7251 "thiết bị điều khiển điện áp thấp" và các tiêu chuẩn khác.

Mô hình sản phẩm và ý nghĩa

GGD□-□□

G: Tủ phân phối điện áp thấp A.C

G: Lắp đặt cố định và dây cố định của các thành phần điện

D: Tủ điện

□ (bit số sê-ri thiết kế): Công suất 1 - phá vỡ là 15kA.; Công suất 2 - phá vỡ 30kA.; Công suất 3 - phá vỡ 50kA. (số thực tế tương ứng với con số cụ thể)

□ (mã sơ đồ mạch chính): Mã sơ đồ mạch chính (phải được kết hợp với số / chữ cái thực tế)

□ (Mật mã sơ đồ mạch phụ): Mã sơ đồ mạch phụ (Yêu cầu số thực tế / chữ cái)

Các tính năng cấu trúc:

●Tủ của tủ GGD thông qua hình thức của một tủ chung, khung được hàn một phần và lắp ráp bằng thép lạnh 8MF, và các bộ phận khung và các bộ phận hỗ trợ đặc biệt được cung cấp bởi nhà máy sản xuất thép được chỉ định để đảm bảo độ chính xác và chất lượng của tủ.● Thiết kế của tủ GGD hoàn toàn tính đến vấn đề tản nhiệt trong quá trình hoạt động của tủ. Khi các thành phần điện trong tủ nóng lên, nhiệt tăng lên và được xả qua lỗ rãnh trên, và không khí lạnh liên tục bổ sung tủ từ lỗ rãnh dưới vào tủ, do đó tủ niêm phong tạo thành một kênh thông gió tự nhiên từ dưới lên để đạt được mục đích tản nhiệt.

● Tủ GGD phù hợp với các yêu cầu của thiết kế mô hình sản phẩm công nghiệp hiện đại, sử dụng phương pháp tỷ lệ vàng để thiết kế hình dạng của tủ và kích thước phân chia của từng phần, do đó toàn bộ tủ đẹp và hào phóng, và có một cái nhìn mới

● B. Bản lề di chuyển của trục của cửa tủ được kết nối với khung, dễ cài đặt và tháo rời. Cạnh gấp của cửa được nhúng với một dải cao su và nhựa hình núi, và chèn giữa cửa và khung có một nét nén nhất định khi đóng cửa, có thể ngăn chặn cửa va chạm trực tiếp với tủ và cải thiện mức độ bảo vệ của cửa

● Cửa dụng cụ được trang bị các thành phần điện được kết nối với khung bằng nhiều sợi dây đồng mềm. Các bộ phận lắp đặt trong tủ được kết nối bằng các ốc vít nặn giữa khung và toàn bộ tủ tạo thành một mạch bảo vệ nối đất hoàn chỉnh

● Lớp phủ trên cùng của tủ có thể được làm bằng sơn nướng polyester hình cam, có độ bám dính mạnh và kết cấu tốt. Toàn bộ tủ có màu mờ, tránh hiệu ứng chói sáng và tạo ra một môi trường thị giác thoải mái hơn cho nhân viên làm nhiệm vụ

●Nắp trên cùng của tủ có thể được tháo ra khi cần thiết, thuận tiện cho việc lắp ráp và điều chỉnh thanh bus chính tại chỗ, và bốn góc của mái tủ được trang bị các vòng nâng để nâng và vận chuyển

●Mức độ bảo vệ của tủ là IP30, có thể được lựa chọn giữa IP20 ~ IP40 theo yêu cầu của trang web lắp đặt của người dùng

Hiệu suất điện

1. Thông số điện cơ bản

2. Sơ đồ mạch chính

Mạch chính của tủ GGD được thiết kế với 129 sơ đồ và tổng cộng 298 thông số kỹ thuật (không bao gồm các sơ đồ và thông số kỹ thuật bắt nguồn từ những thay đổi chức năng của các mạch phụ trợ và thay đổi điện áp điều khiển).

Trong số đó: Loại GGD1 - GGD1, 49 sơ đồ, 123 thông số kỹ thuật

Loại GGD2 - GGD2, 53 sơ đồ, 107 thông số kỹ thuật, loại GGD3, 27 sơ đồ, 68 thông số kỹ thuật

Sơ đồ mạch chính đã được lựa chọn bằng cách yêu cầu ý kiến của phần lớn các bộ phận thiết kế và sử dụng, tăng nhu cầu của các nhà máy điện và tăng dòng điện định mức lên 3150A., phù hợp cho máy biến áp phân phối 2000KVA. trở xuống.

Ngoài ra, các tủ bù tụ điện GGJ1 và GGJ2 được thiết kế để đáp ứng nhu cầu bù điện phản ứng, với 4 sơ đồ mạch chính và tổng cộng 12 thông số kỹ thuật.

3. Sơ đồ mạch phụ trợ

Thiết kế mạch phụ được chia thành hai phần: sơ đồ cung cấp điện và sơ đồ nhà máy điện. Có đủ không gian trong tủ GGD để lắp đặt các thành phần thứ cấp, và NLS cũng đã phát triển một máy biến áp dòng LMZ3D chuyên dụng để đáp ứng nhu cầu của các nhà máy điện và người dùng đặc biệt khi lắp đặt bảo vệ rơle.

4. busbar chính

Khi dòng điện định mức là 1500A. trở xuống, một chiếc xe buýt thanh đồng đơn được sử dụng. Khi dòng điện định mức lớn hơn 1500A., các thanh busbar bằng đồng đôi được sử dụng. Các bề mặt lap của busbars được xử lý bằng quá trình men thiếc.

5. Lựa chọn các linh kiện điện

a. một. Tủ GGD chủ yếu sử dụng các thành phần điện tiên tiến hơn có thể được sản xuất hàng loạt ở Trung Quốc. Chẳng hạn như ME, DZ20, DW15, CW1, CM1, vv.

B. B. Công tắc dao hoạt động quay HD13B. BX và HS13B. BX là các thành phần đặc biệt được thiết kế bởi NLS để đáp ứng nhu cầu của cấu trúc độc đáo của tủ GGD, thay đổi chế độ hoạt động của cơ chế, giữ lại lợi thế của các sản phẩm cũ và là một thành phần điện mô hình thực tế.

C. Nếu bộ phận thiết kế lựa chọn các linh kiện điện mới với hiệu suất tốt hơn và công nghệ tiên tiến hơn theo nhu cầu của người dùng, bởi vì tủ GGD có tính linh hoạt lắp đặt tốt, nó thường sẽ không gây ra khó khăn trong sản xuất và lắp đặt do cập nhật các linh kiện điện.

d. D.Để cải thiện hơn nữa sự ổn định động của mạch chính, hỗ trợ xe buýt của tủ GGD thông qua một loại kẹp xe buýt kết hợp đặc biệt ZMJ và hỗ trợ cách nhiệt. Kẹp busbar được hình thành bằng nhiệt dẻo từ vật liệu tổng hợp PPO có độ bền cao, chống cháy cao, với độ bền cách nhiệt cao, hiệu suất tự dập tắt tốt và cấu trúc độc đáo, có thể dễ dàng kết hợp thành kẹp busbar duy nhất hoặc kẹp busbar đôi bằng cách chỉ cần điều chỉnh khối kiểu khối. Hỗ trợ cách nhiệt là một cấu trúc đúc tay áo, có chi phí thấp và độ bền cao, làm tăng khoảng cách bò và có an toàn tốt hơn.

Điều kiện sử dụng

1. Nhiệt độ môi trường -5 ~ 40 °C. Nhiệt độ trung bình trong 24 giờ không cao hơn 35 °C.

2. Lắp đặt và sử dụng trong nhà, độ cao của trang web sử dụng không được vượt quá 2000m.

3.Độ ẩm tương đối của không khí xung quanh không nên vượt quá 50% ở nhiệt độ tối đa 40 °C, và độ ẩm tương đối lớn được cho phép ở nhiệt độ thấp hơn, chẳng hạn như 90% ở 20 °C, và hiệu ứng ngưng tụ nên được tính đến do sự thay đổi nhiệt độ.

4.Độ nghiêng của thiết bị và bề mặt dọc không vượt quá 5 khi được cài đặt. , và toàn bộ bộ tủ là tương đối phẳng (phù hợp với tiêu chuẩn GB. BJ232 - 82).

5. Thiết bị nên được lắp đặt ở nơi không có rung động dữ dội và sốc, không có bụi và khí dẫn điện phá hủy cách điện và không đủ để ăn mòn các thành phần điện.

6. Khi người dùng có yêu cầu đặc biệt, nó có thể được đàm phán với nhà sản xuất để giải quyết nó.

Cài đặt và sử dụng

Sau khi sản phẩm đến địa điểm nhận, trước tiên, bao bì nên được kiểm tra để xem liệu nó có còn nguyên vẹn hay không và các bộ phận liên quan nên được thông báo kịp thời để tìm ra nguyên nhân.

1. Cài đặt sản phẩm

Việc lắp đặt sản phẩm nên được thực hiện theo sơ đồ lắp đặt, kênh nền tảng và bu lông được chuẩn bị bởi người dùng, và bề mặt lap nên được sửa chữa và san lấp trong quá trình lắp đặt thanh bus chính, được xử lý sạch sẽ, được phủ bằng thạch dầu trung tính hoặc các biện pháp khác, và sau đó được buộc chặt bằng bu lông.

2. Sau khi sản phẩm được cài đặt, các mặt hàng sau đây cần được kiểm tra và thử nghiệm trước khi đưa vào hoạt động. a. một. Kiểm tra xem sơn trên cùng của tủ có rơi ra hay không, và liệu tủ có khô và sạch sẽ hay không.

B. B. Cho dù cơ chế hoạt động của các thành phần điện linh hoạt, không nên có tắc nghẽn hoặc lực hoạt động quá mức.

C. Việc bật / tắt của thiết bị điện chính có đáng tin cậy và chính xác hay không, và việc bật / tắt của tiếp xúc phụ trợ có đáng tin cậy và chính xác hay không. d. D. Cho dù tỷ lệ và cực của chỉ số công cụ và máy biến áp là chính xác.

e. E. Cho dù kết nối xe buýt là tốt, và liệu hỗ trợ cách nhiệt, các bộ phận lắp đặt và phụ kiện được cài đặt chắc chắn và đáng tin cậy.

f. F. Cho dù tiếp xúc phụ trợ đáp ứng các yêu cầu, liệu các thông số kỹ thuật cốt lõi của cầu chì là chính xác, liệu giá trị thiết lập của rơle đáp ứng các yêu cầu thiết kế và liệu hành động có chính xác hay không.

g. Cho dù các tiếp xúc của mạch đáp ứng các yêu cầu của sơ đồ điện. H. H. Hệ thống mạch bảo vệ có đáp ứng các yêu cầu hay không.

Tôi. Tôi. Giá trị điện trở cách điện được đo bằng đồng hồ đo megaohm 500v không được nhỏ hơn 1 megaohm.

3. Phòng ngừa khi sử dụng

a. một. Sản phẩm này là một tủ phân phối điện áp thấp không được lắp đặt chống lại tường, hoạt động một mặt (mặt trước) và bảo trì cửa hai mặt.Đường bảo trì và cửa tủ của sản phẩm phải được nhập hoặc mở bởi các chuyên gia có trình độ để vận hành, kiểm tra và bảo trì.

B. B. Sau khi bộ ngắt mạch không khí được đóng và chia nhiều lần, nó sẽ gây bỏng cục bộ cho tiếp xúc chính và sản xuất các chất carbon, do đó điện trở tiếp xúc tăng lên, và bộ ngắt mạch không khí nên được bảo trì thường xuyên và đại tu theo hướng dẫn sử dụng của nó.
