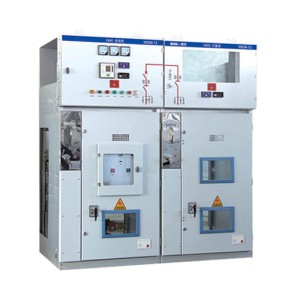

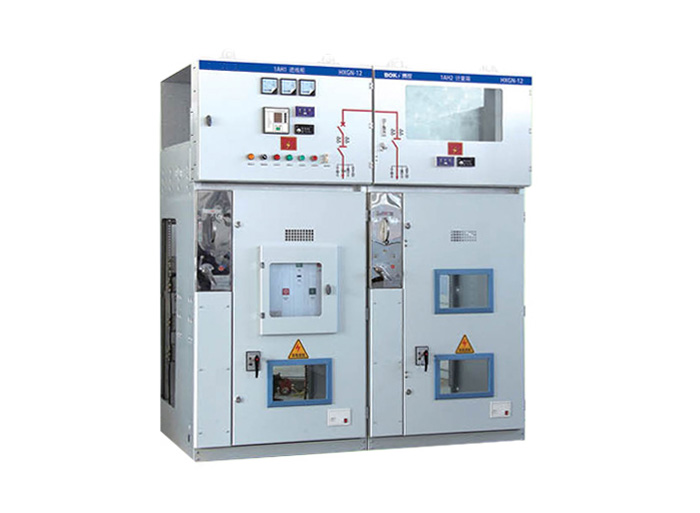

Thiết bị công tắc trung áp HXGN (HXGN)-12

Chúng tôi sẽ trình bày hiệu suất, phương pháp vận hành an toàn và thông số kỹ thuật của thiết bị chuyển mạch trung áp HXGN (HXGN)-12

Nội dung

1. Phạm vi sử dụng

HXGN (HXGN)□Thiết bị chuyển mạch kim loại A.C cố định loại hộp -12 (FR) (được gọi là "tủ mạng vòng") là một loại thiết bị chuyển mạch mới được thiết kế để cải tạo và xây dựng lưới điện đô thị. Nó cũng được sử dụng làm hiện tại tải phá vỡ, hiện tại ngắn mạch và hiện tại đĩa đóng trong hệ thống cung cấp điện, và phù hợp cho hệ thống phân phối điện A.C 3-10KV (KV), 50Hz. Nó được sử dụng rộng rãi trong các dự án xây dựng và cải tạo lưới điện đô thị, các doanh nghiệp công nghiệp và khai thác mỏ, các tòa nhà cao tầng và các cơ sở công cộng, vv, như một đơn vị cung cấp điện mạng và thiết bị đầu cuối, đóng vai trò phân phối điện, kiểm soát và bảo vệ thiết bị điện, và cũng có thể được cài đặt trong các trạm biến áp được cài đặt trước. Tủ mạng vòng này được trang bị công tắc tải chân không và cơ chế hoạt động lò xo, có thể được vận hành bằng tay hoặc bằng điện. Công tắc nối đất và công tắc cách ly được trang bị các cơ chế vận hành bằng tay, và bộ hoàn chỉnh của tủ mạng vòng này mạnh mẽ và nhỏ. Không có nguy cơ cháy và nổ, và nó có chức năng "ngăn phòng năm" đáng tin cậy. Tủ mạng vòng này tuân thủ các quy định có liên quan của GB3960 "3 ~ 35KV (KV) A.C kim loại S / Switchgear" và IEC60420 "High Voltage A.C Load S / Switch-Cầu chì kết hợp Thiết bị điện" tiêu chuẩn.

2. Mô hình và ý nghĩa của nó

HXGN (HXGN)□-12 (FR)

H: Mạng vòng

X: Loại hộp

G: Cố định

N: Trong nhà

□: S / Số sê-ri thiết kế

12: Điện áp định mức

(F.R): Tải kết hợp chuyển đổi-cầu chì

3.Điều kiện sử dụng thông thường

1. Nhiệt độ không khí môi trường xung quanh: -15. 0 40 °C;

2.Độ cao: 1000m và dưới đây;

3.Điều kiện ẩm: trung bình hàng ngày không quá 95%, áp suất hơi nước trung bình hàng ngày không quá 2,2kPa, trung bình hàng tháng không quá 90% và áp suất hơi nước trung bình hàng tháng không quá L 8kPa;

4. Cường độ động đất: không quá 8 độ;

5. Không có các chất ô nhiễm rõ ràng như khí ăn mòn hoặc dễ cháy.

Lưu ý: Nếu vượt quá các điều kiện sử dụng bình thường trên, người dùng có thể đàm phán với Công ty.

4. Thông số kỹ thuật chính

S / Số serial	tên		Đơn vị	dữ liệu
1	Điện áp định mức		KV (KV)	12
2	Xếp hạng hiện tại	Thiết bị chuyển mạch tải	A.	630
2	Xếp hạng hiện tại	Thiết bị chuyển mạch kết hợp	A.	125
3	Đánh giá ngắn mạch phá vỡ hiện tại		KA. (Hình ảnh)	31.5
4	Đánh giá tải tích cực phá vỡ hiện tại		A.	630
5	Xếp hạng cho chống lại hiện tại ngắn hạn		KA. (Hình ảnh)	20
6	Đánh giá cao điểm chịu được hiện tại		KA. (Hình ảnh)	50
7	Tần số công suất định mức được đánh giá để chịu được giữa pha điện áp, mặt đất/phá vỡ		KV (KV)	42/48
8	S / Sốc sét có khả năng chịu được pha điện áp, mặt đất/phá vỡ		KV (KV)	75/85
9	Cuộc sống cơ khí		thời gian	10000
10	Đánh giá chuyển giao hiện tại (Thiết bị kết hợp)		A.	3150
11	Làm thế nào nó hoạt động			Hướng dẫn sử dụng hoặc điện
12	Mức độ bảo vệ			IP3X

5.Đặc điểm cấu trúc (as Hình 2 và hình 3)

1.Đặc điểm hiệu suất cấu trúc

1.1.1 Tủ mạng vòng thông qua hồ sơ 8MF, và toàn bộ khung được cài đặt với các lỗ mô đun B = 2 (tan.

Tủ mạng vòng L1.2 được trang bị công tắc tải FZN21 - 12D. D hoặc thiết bị điện kết hợp cầu chì FZRN2 - RN21 - 12D. D, có công tắc cách ly, công tắc tải chân không và công tắc nối đất, và công tắc ngắt kết nối và công tắc nối đất có sự gián đoạn rõ ràng.

1,3 Công tắc cách ly, công tắc tải chân không, công tắc nối đất và cửa tủ có các thiết bị đào và nối với nhau hoàn hảo và đáng tin cậy, có thể ngăn chặn hiệu quả hoạt động sai và đảm bảo bảo trì an toàn.

1.1.4 Nó có thể được vận hành bằng tay và bằng điện.

1. Cửa tủ và cửa dụng cụ của tủ đo L5 được trang bị các chân niêm phong.

1.1.6 Cầu chì kết hợp tủ điện và ống tan chảy với pin bắn. Trong trường hợp ngắn mạch, pin bắn chạm vào cơ chế vấp ngã để đạt được mở và phá vỡ nhanh chóng, có thể bảo vệ hiệu quả thiết bị điện.

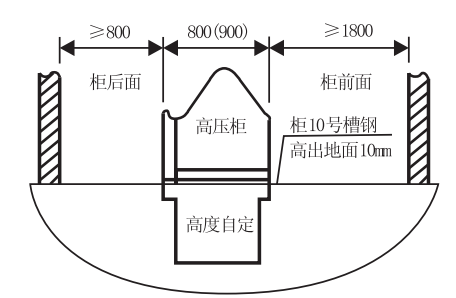

1. L 7 vòng lưới tủ thông qua hoạt động phía trước, lắp đặt tường đáng tin cậy.

2. Chức năng khóa "Năm phòng ngừa"

2. 2.1 Hoạt động truyền tải năng lượng: Chỉ khi cửa tủ được đóng và khóa, và công tắc mặt đất được vận hành đến vị trí "mở", công tắc tải có thể được vận hành để đóng vị trí.

2.2.2 Hoạt động mất điện: Khi công tắc tải ở vị trí cách ly, công tắc nối đất có thể đóng, và khi công tắc nối đất ở vị trí đóng, vách ngăn cách điện được chèn vào vị trí để mở cửa tủ.

2.1. 3 Bộ ngắt chân không được nối với con dao cách ly một cách đáng tin cậy, và con dao cách ly và con dao nối đất được liên kết với nhau và nối với cửa tủ, và vách ngăn cách điện cũng được nối với cửa tủ.

Hình 2

A.: Chất cách điện

B: Thông qua vỏ tường

C: Cơ chế hoạt động

D. D: Công tắc nối đất

Hình 3

A.: Cầu chì (cổng dao cách ly)

B: Cơ chế kiểm soát đạn

C: Công tắc tải

D. D: Máy biến áp hiện tại

6. Nguyên tắc cung cấp điện mạng vòng

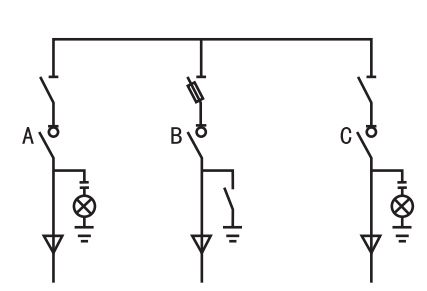

Cung cấp điện mạng vòng < bao gồm ba đơn vị cơ bản (xem hình) Các tủ đường vào và đầu ra được sử dụng làm đơn vị mạng vòng, có thể được cô lập kịp thời khi bất kỳ lỗi nào xảy ra và một đơn vị khác đảm bảo cung cấp điện liên tục của chi nhánh máy biến áp của người dùng. Tủ mạng vòng lặp người dùng đóng vai trò trong việc bảo vệ và cô lập máy biến áp, thuận tiện cho việc bảo trì và đại tu. Tủ mạng vòng có thể được mở rộng tùy ý, và có thể được bao gồm nhiều sơ đồ kết hợp từ các đơn vị cơ bản theo yêu cầu của người dùng.


Tủ cáp đầu vào và đầu ra Tủ chi nhánh máy biến áp người dùng Tủ cáp đầu vào và đầu ra

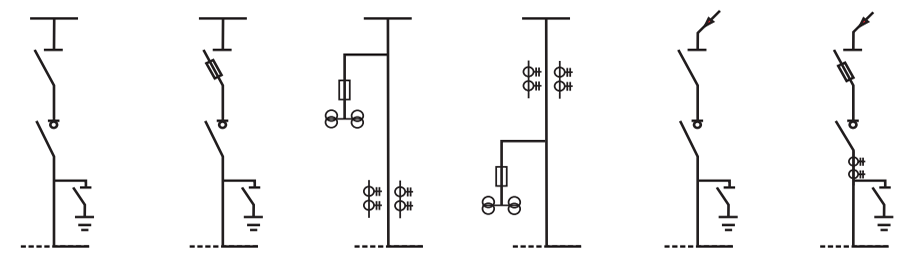

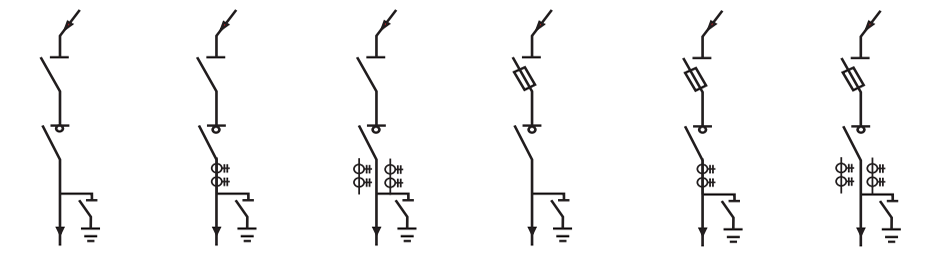

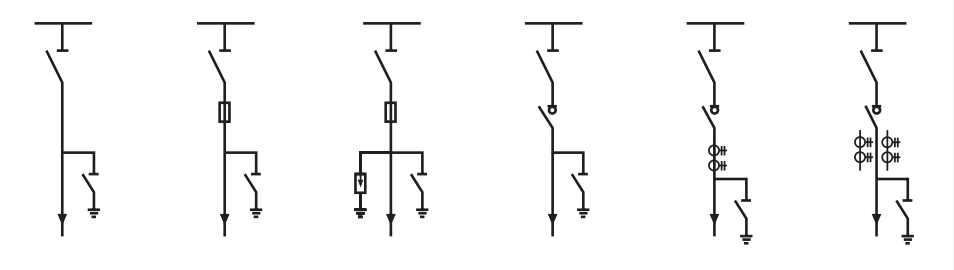

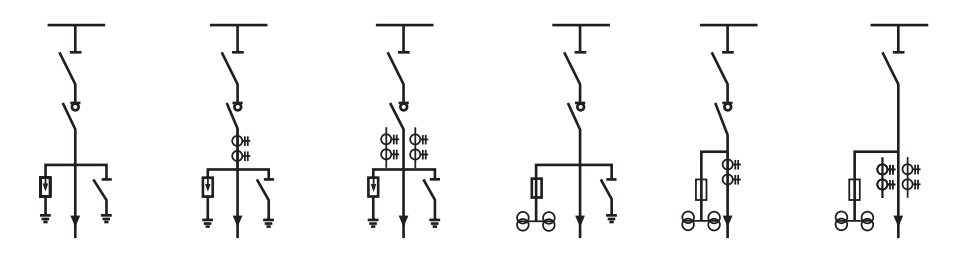

7. S / Sơ đồ mạch chính

S / Số sơ đồ	01	02	03	04	05	06
S / Sơ đồ mạch chính
sử dụng	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường
S / Sự cô lập/Thiết bị tải / kết hợp	GN□-12D. D -12D. D	GN□-12D. D -12D. D	GN□-12D. D -12D. D	FZN21 - 12D. D	FZN21 - 12D. D	FZN21 - 12D. D
Cầu chì		RN3 - RN3	RN3 - RN3
Máy biến áp hiện tại					LZZBJ9	LZZBJ9
người bắt giữ			HY5W

S / Số sơ đồ	07	08	09	10	11	12
S / Sơ đồ mạch chính
sử dụng	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường
S / Sự cô lập/Thiết bị tải / kết hợp	FZN21 - 12D. D	FZN21 - 12D. D	FZN21 - 12D. D	FZN21 - 12D. D	FZN21 - 12D. D	GN□-12D. D -12D. D
Cầu chì				RN2 - RN2	RN2 - RN2	RN2 - RN2
Máy biến áp hiện tại		LZZBJ9	LZZBJ9		LZZBJ9	LZZBJ9
Máy biến áp điện áp				JD. DZ (JD. DZ)	JD. DZ (JD. DZ)	JD. DZ (JD. DZ)
người bắt giữ	HY5W	HY5W	HY5W

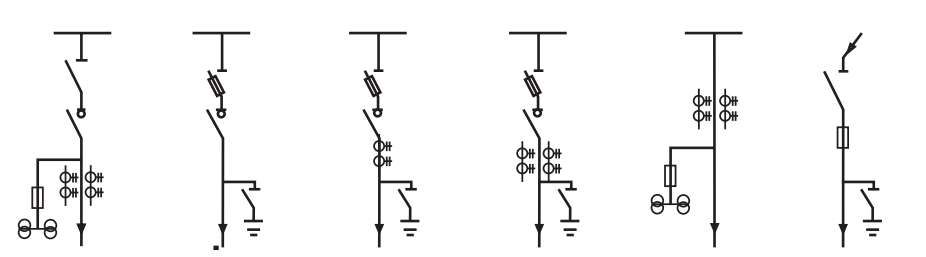

S / Số sơ đồ	13	14	15	16	17	18
S / Sơ đồ mạch chính
sử dụng	đo cáp đường inbound và outbound	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	Cáp vào và ra khỏi đường	đo cáp đường inbound và outbound	Đầu cắm cáp đến trên không
S / Sự cô lập/Thiết bị tải / kết hợp	FZRN2 - RN21 - 12	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D		GN□-12D. D -12D. D
Cầu chì	RN2 - RN2	S / S□LA.J (Là A.nh)	S / S□LA.J (Là A.nh)	S / S□LA.J (Là A.nh)	RN2 - RN2	RN3 - RN3
Máy biến áp hiện tại	LZZBJ9		LZZBJ9	LZZBJ9	LZZBJ9
Máy biến áp điện áp	JD. DZ (JD. DZ)				JD. DZ (JD. DZ)

S / Số sơ đồ	19	20	21	22	23	24
S / Sơ đồ mạch chính
sử dụng	Đầu cắm cáp đến trên không	Đầu cắm cáp đến trên không	Đầu cắm cáp đến trên không	Đầu cắm cáp đến trên không	Đầu cắm cáp đến trên không	Đầu cắm cáp đến trên không
S / Sự cô lập/Thiết bị tải / kết hợp	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12D. D
Cầu chì			S / S□LA.J (Là A.nh)	S / S□LA.J (Là A.nh)	S / S□LA.J (Là A.nh)	S / S□LA.J (Là A.nh)
Máy biến áp hiện tại		LZZBJ9		LZZBJ9	LZZBJ9	LZZBJ9
Máy biến áp điện áp

S / Số sơ đồ	25	26	27	28	29	30
S / Sơ đồ mạch chính
sử dụng	liên hệ	liên hệ	Đo lường và liên lạc	Đo lường và liên lạc	Liên hệ đường dây trên không	Liên hệ đường dây trên không
S / Sự cô lập/Thiết bị tải / kết hợp	FZRN2 - RN21 - 12	FZRN2 - RN21 - 12D. D			FZRN2 - RN21 - 12D. D	FZRN2 - RN21 - 12
Cầu chì		S / S□LA.J (Là A.nh)	RN2 - RN2	RN2 - RN2		S / S□LA.J (Là A.nh)
Máy biến áp hiện tại			LZZBJ9	LZZBJ9
Máy biến áp điện áp			JD. DZ (JD. DZ)	JD. DZ (JD. DZ)
